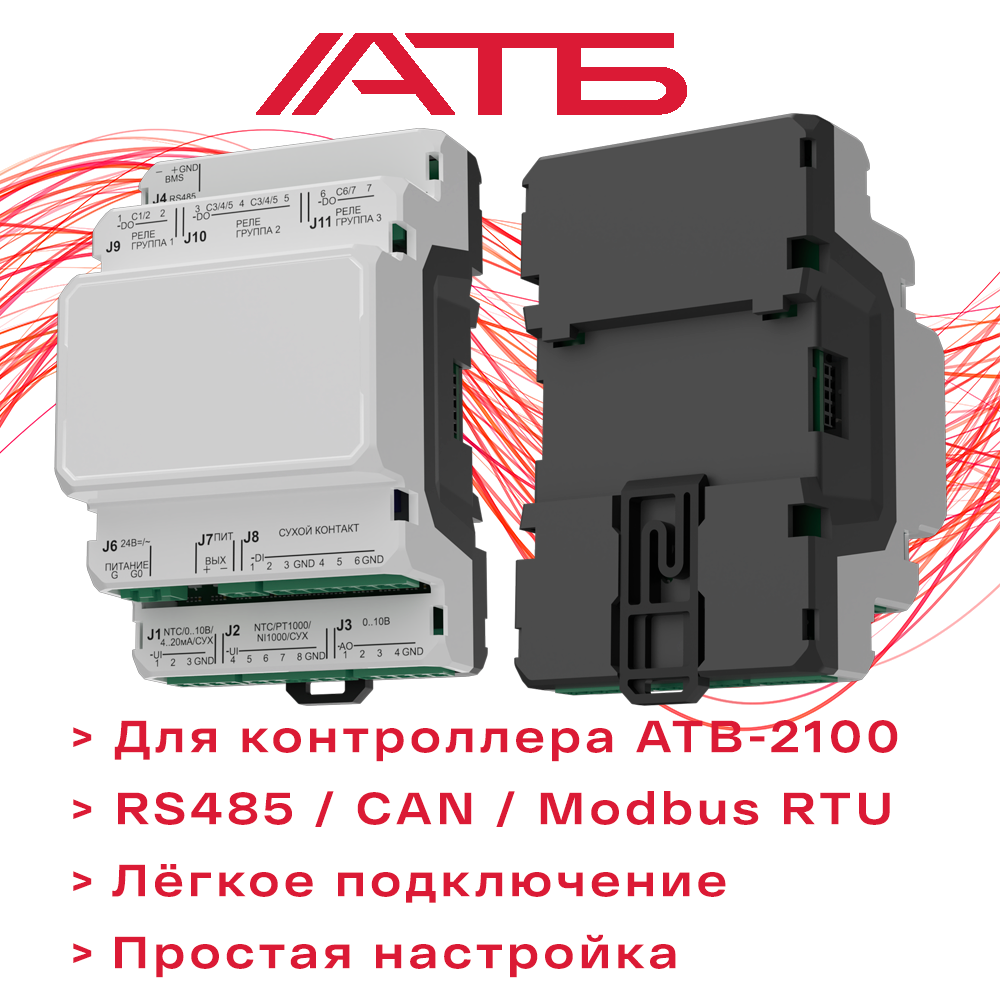

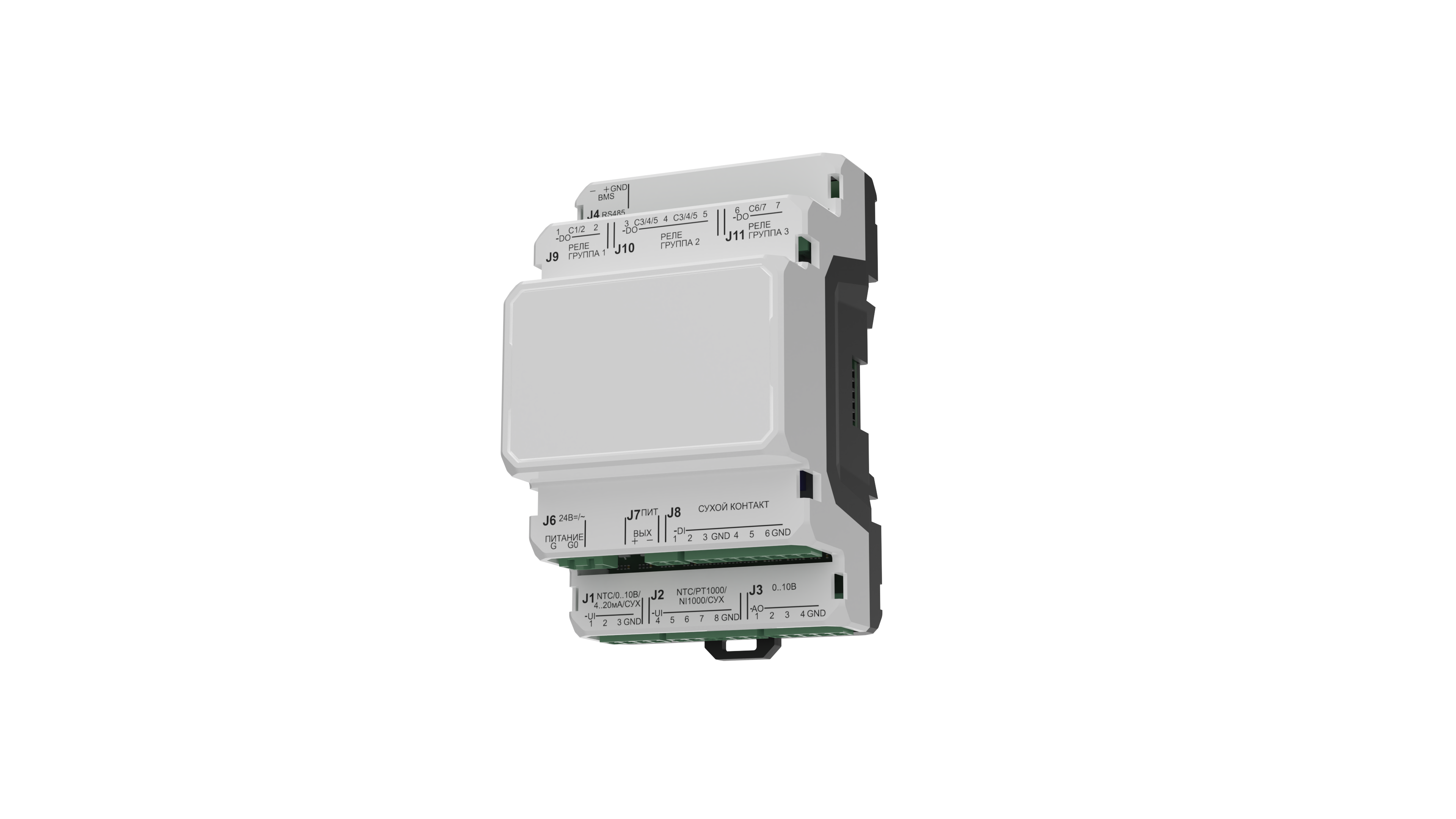

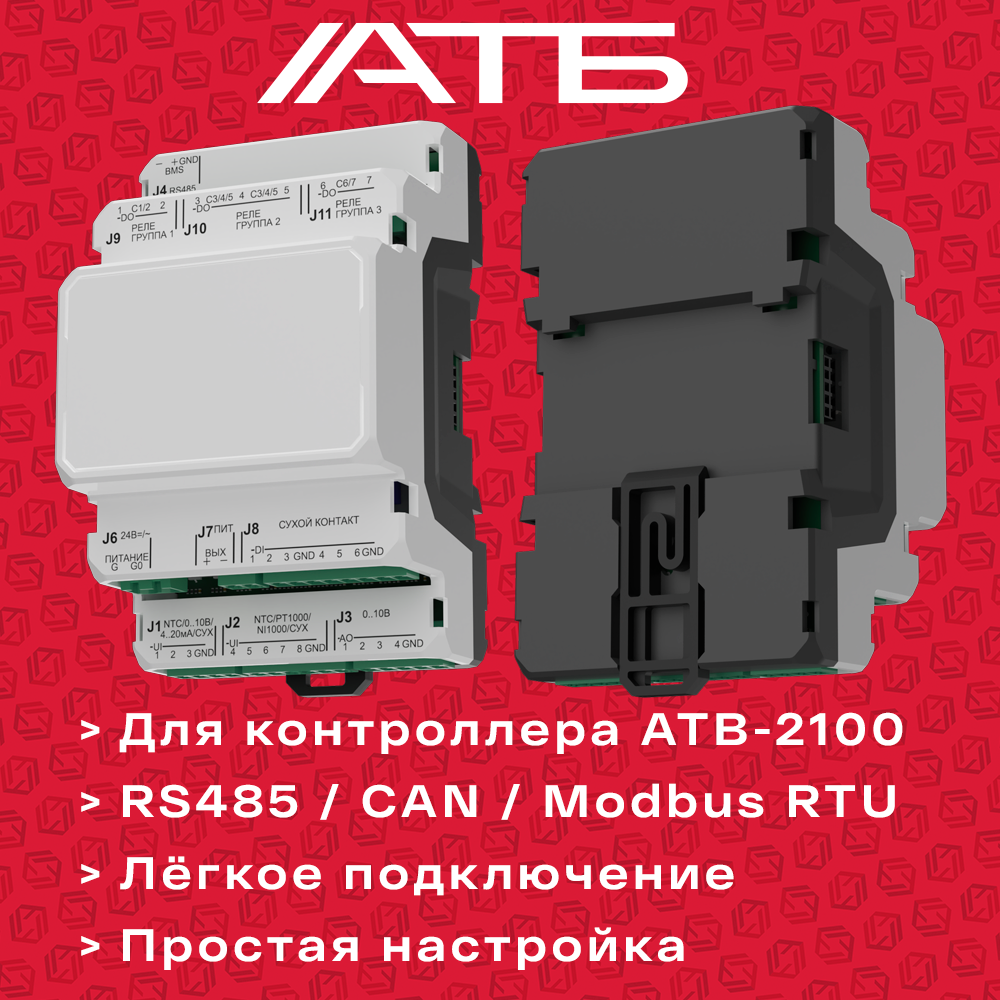

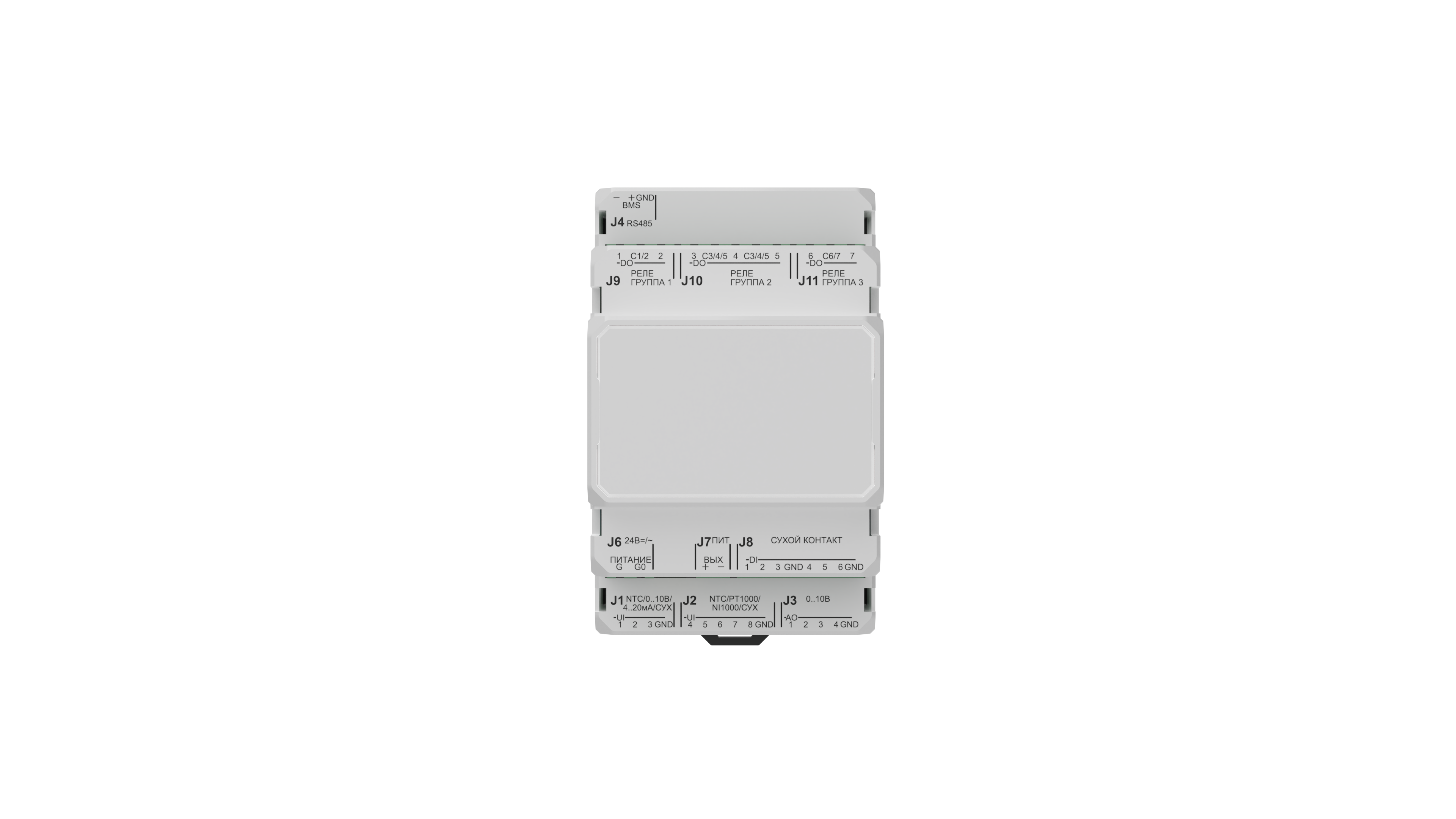

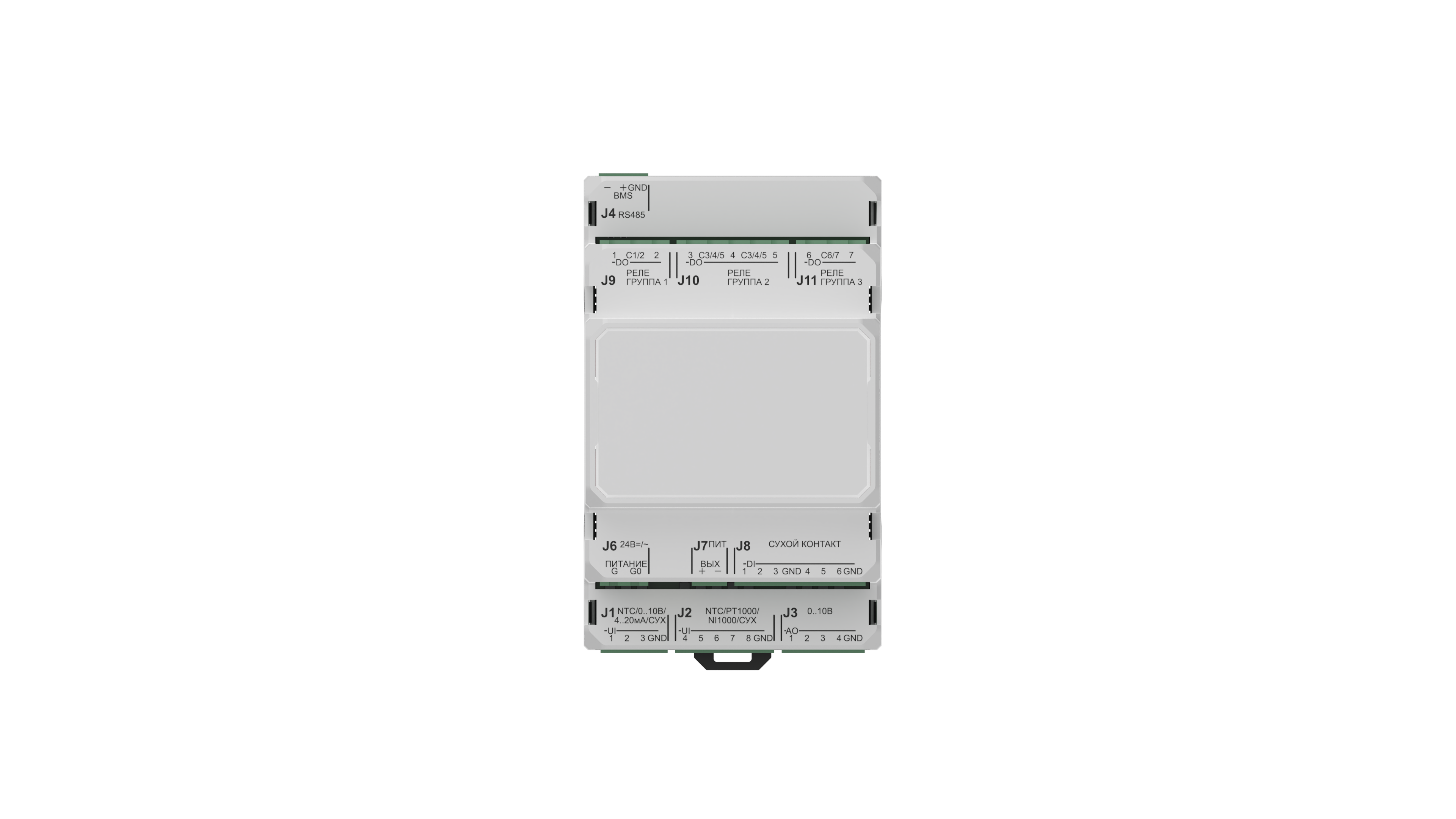

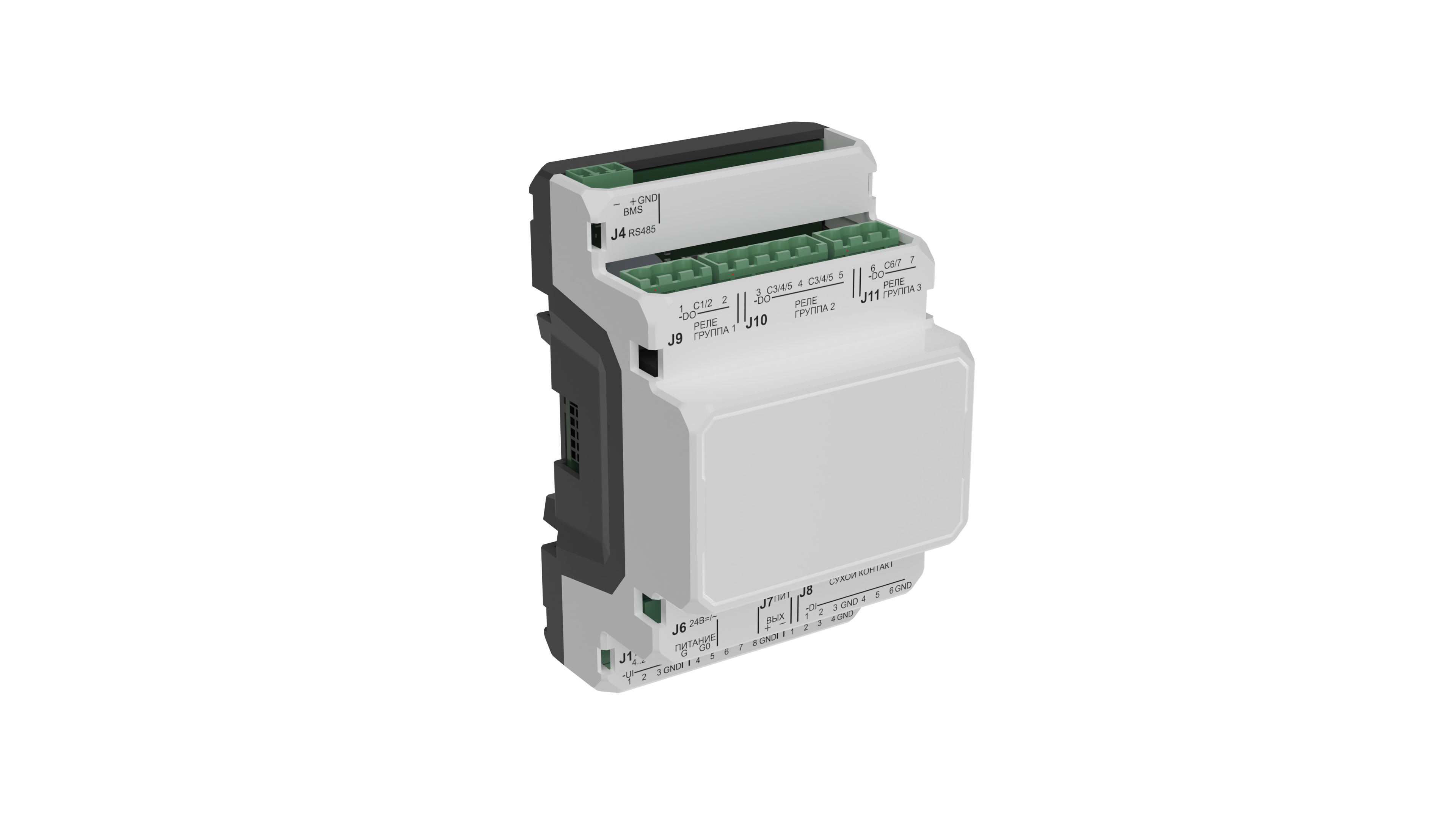

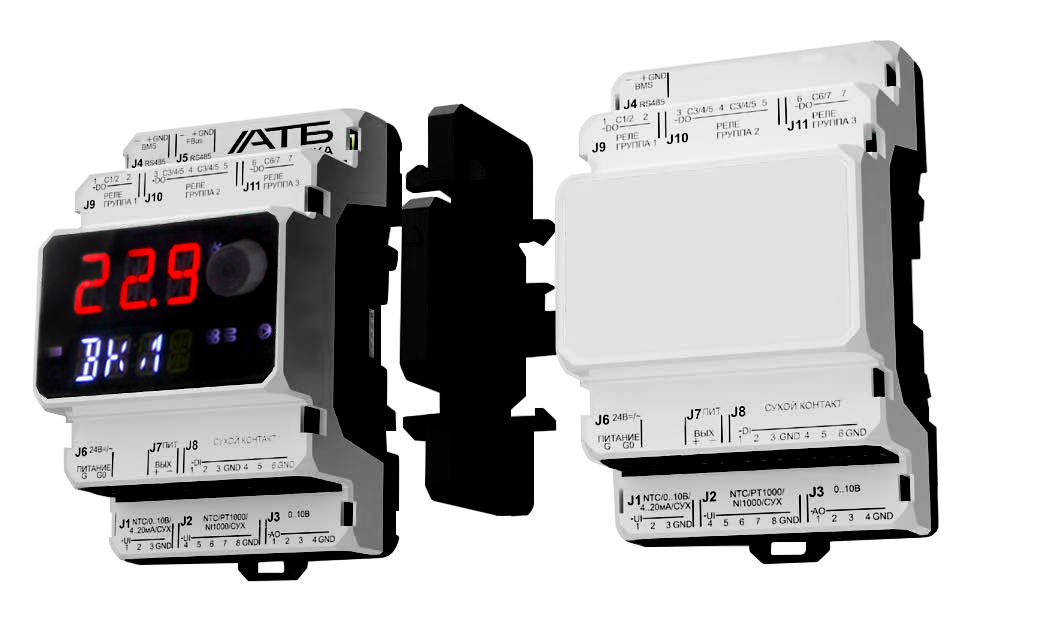

Модуль расширения АТБ-2101

арт. АТБ-2101

Оставить заявку

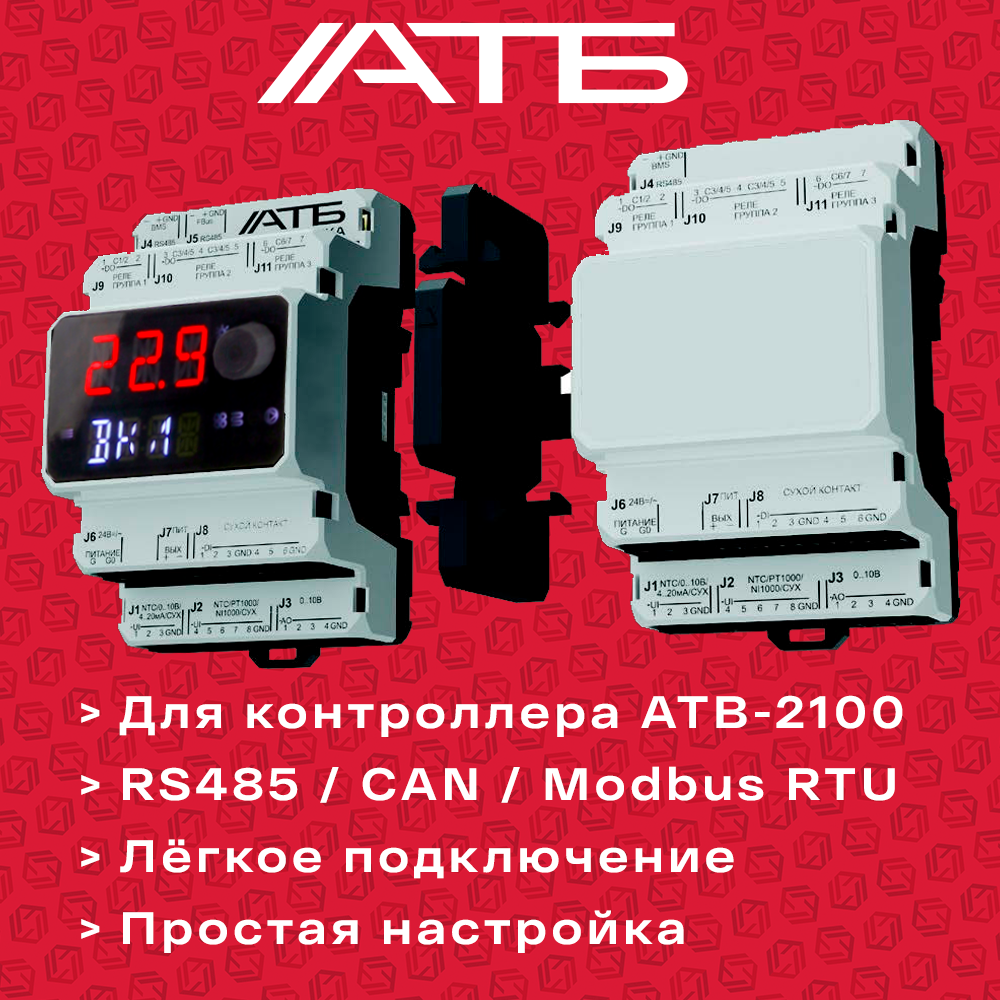

Модуль АТБ-2101 предназначен для контроллеров АТБ-2100 и не требует установки адреса коммуникационного интерфейса. При необходимости увеличения количества каналов ввода – вывода, через которые контроллер АТБ-2100 взаимодействует с датчиками и исполнительными устройствами, следует использовать...

Подробнее

Описание

Базовые характеристики

Аналоговые/дискретные входы

3 x NTC10K/0…10В/4…20мА/сухой контакт
5 х NTC10K/PT1000/NI1000/сухой контакт
6 x сухой контакт
Напряжение разомкнутого контакта, не более: 12 VDC

Аналоговые выходы

4 x 0…10В/ШИМ, выходной ток - не более 10 мА по каждому из каналов

Дискретные выходы

7 x механические или твердотельные нормально разомкнутые реле – на любом из каналов Механические реле: 5А 250VAC/30VDC (на резистивную нагрузку), 30 тыс. циклов Твердотельные реле: 150мА 250VAC, 500мА 48VDC/AC

Консольный порт

RS485 Modbus / CAN

Программное обеспечение

Встроенное, обеспечивает взаимодействие модуля расширения с управляющим контроллером

Электропитание

Вход: 24В AC/DC +10 %/-15 % 50 Гц, потребляемая мощность не более 15 Вт. Выход для питания датчиков: 11В DC, допустимая мощность нагрузки 1 Вт.

Разъем подключения к электросети

Винтовые разъемы

Диапазон рабочих температур, °C

-20…+60 °C, 90 % отн. влажность, без образования конденсата

Конструктивное исполнение

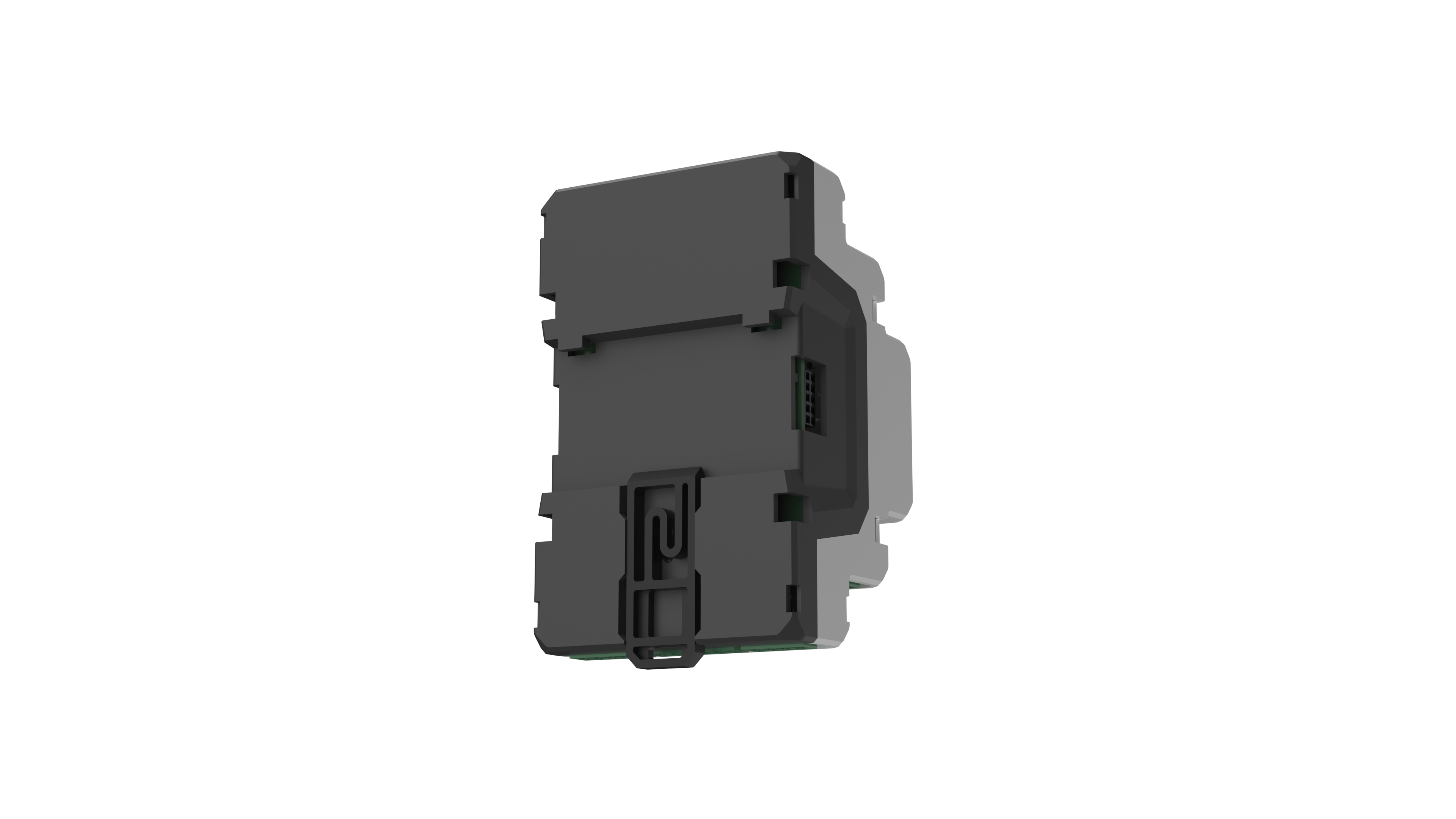

Корпус для монтажа на DIN рейку

Габаритные размеры (ШхДхВ), мм

71 мм х 111 мм х 75 мм
