Российские процессорные модули производителя «АТБ Электроника» в промышленных контроллерах компании 2TEST

Производитель «АТБ Электроника» выпускает несколько линеек процессорных модулей. В частности, в контроллерах 2TEST линейки ПрофиСеть используется модуль процессорный АТБ-RK3568J-SMC (SoM модуль) с процессором RK3568J на архитектуре ARM (Cortex-A55). Данный модуль стандарта SMARC 2.1 является готовым решением и предназначен для встраиваемых систем.

Архитектура контроллеров 2TEST, построенная на стандарте SMARC 2.1, позволяет масштабировать производительность в зависимости от назначения ПАК. Для этого не требуются схемотехнические изменения – достаточно заменить вычислительный модуль на более мощный, предлагаемый компанией «АТБ Электроника». Такой подход обеспечивает максимальную гибкость и пространство для модернизации.

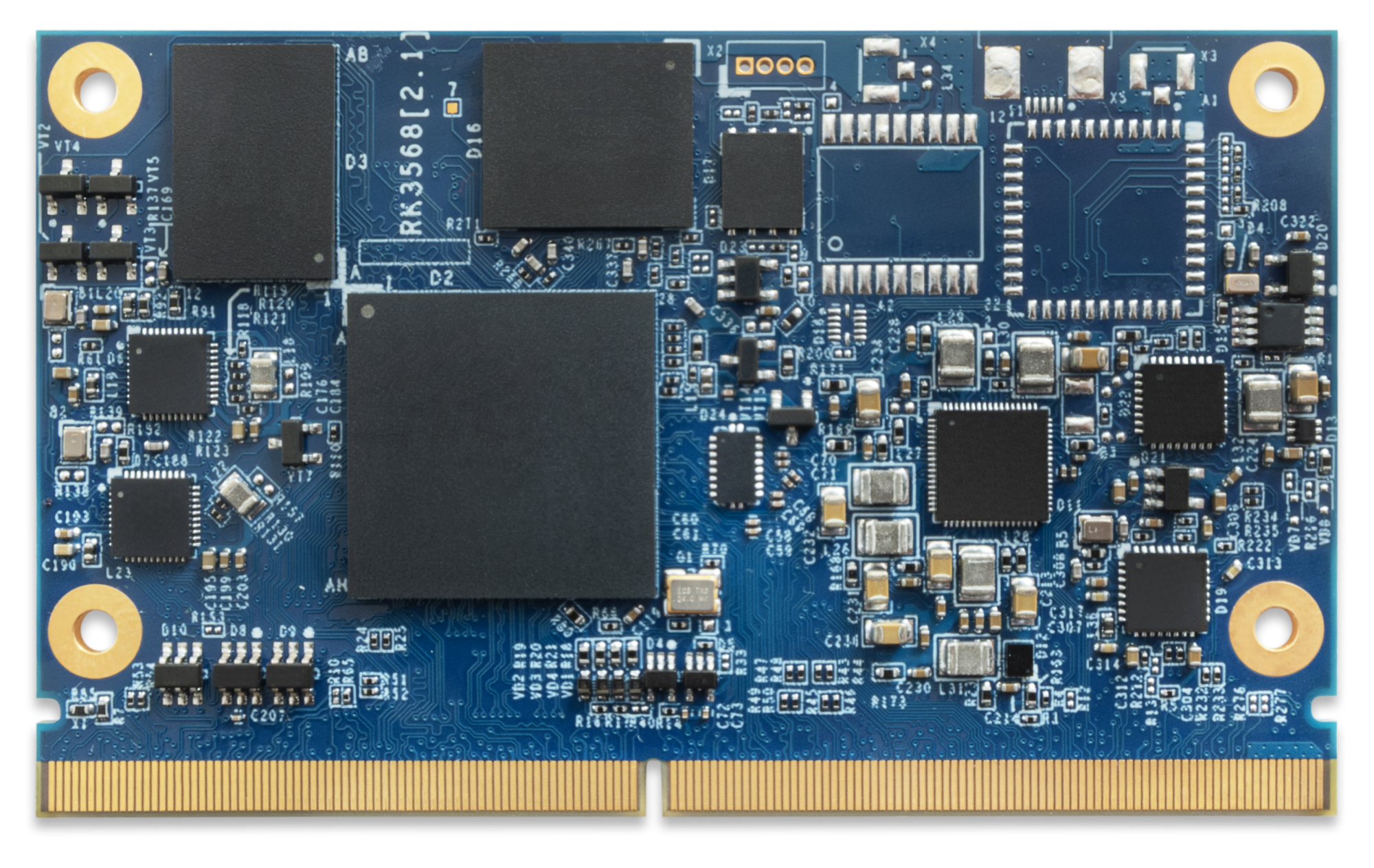

Модуль процессорный АТБ-RK3568J-SMC с процессором RK3568J

Модуль процессорный АТБ-RK3568J-SMC разработан и произведен в России, создан на доступной несанкционной компонентной базе и позволяет стабильно и регулярно выпускать промышленные партии изделий. Продукт включен в реестр Минпромторга РФ (719 ПП), доступен для тестирования и выпускается серийно.

Быстродействие и гибкость вычислительных модулей «АТБ Электроника» нашли применение в промышленных ПЛК сразу нескольких линеек компании 2TEST, входящих в ПАК «ПрофиКонтроль», «ПрофиСеть», «ПрофиТранспорт», «ПрофиВижн» и «КОИЖТ».

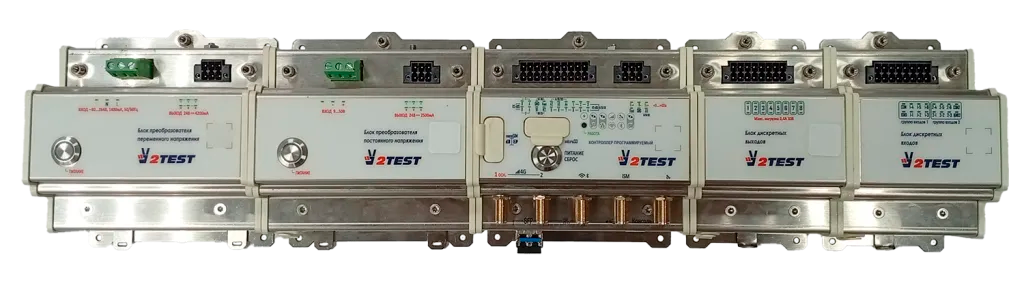

Промышленный ПЛК «ПрофиСеть»

Контроллер и блоки расширения

Одно из наиболее актуальных отраслевых решений в настоящее время является применение промышленных контроллеров в системах железнодорожной автоматизации и телемеханики. Для этой отрасли компания 2TEST разработала и наладила предсерийный выпуск новой линейки устройств – программируемых контроллеров серии РТ330: модель РТ330100 предназначена для стационарной установки, а модель РТ330200 – для подвижного состава. Ключевой особенностью данных контроллеров является соответствие требованиям ГОСТ для устройств и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ). Испытания изделий в аккредитованном испытательном центре подтвердили соответствие изделий требованиям электромагнитной совместимости (ЭМС) с критерием качества «А».

Данные контроллеры могут устанавливаться как внутри шкафов автоматики, так и на открытом воздухе и эксплуатироваться в условиях внешних климатических и техногенных воздействий. Изначально контроллеры были рассчитаны для рельсового транспорта – трамваи, метрополитен, железная дорога, но они находят применение и в других отраслях промышленности, где автоматизация происходит в жестких условиях эксплуатации – электроэнергетика, колесный транспорт, нефтегазовая, химическая и другие отрасли.

Сотрудничество компаний «2TEST» и «АТБ Электроника» длится уже более двух лет. За это время инженеры обоих подразделений исследований и разработки провели необходимые тесты на совместимость процессорных модулей и контроллеров как друг с другом, так и с внешними устройствами. В настоящее время уже намечен план развития на год вперед, включая разработку новых продуктов промышленных систем автоматизации. Создание и выпуск данных устройств силами российских разработчиков и включение разработок в реестр отечественных продуктов дает основания полагать на успешное развитие проектов «2TEST» и «АТБ Электроника».

Параметр	Значение
Процессор	Rockchip RK3568J 4x Cortex-A55 2 ГГц
Оперативная память	LPDDR4 – от 2 до 8 Гб (32 Бит)
Встроенный накопитель данных	eMMC Flash – от 8 до 256 Гб QSPI Flash – 256 Мб (опционально)
Электропитание	5 В (10 Вт) и + 3,3 В_RTC (0,1 Вт) (посредством платы-носителя)
Охлаждение	Пассивное (безвентиляторное)
Программное обеспечение	Программа начального запуска для линейки вычислительных платформ RK3568
Поддерживаемые подключения	В соответствии со стандартом SMARC 2.0 / SMARC 2.1
Энергонезависимая память	EEPROM 16 кбит
Сетевой интерфейс	2 x Ethernet 1G/100M
Wi-Fi / BT	Опционально (устанавливаются в соответствии с договором на поставку)
GPS/ГЛОНАСС	Опционально (устанавливаются в соответствии с договором на поставку)
Габариты (Ш × В × Г)	82 × 4,1 × 50 мм
Средняя наработка на отказ, не менее	40 000 ч
Стойкость к климатическим воздействиям при влажности не более 90% (98% без конденсации влаги)	От -40 до +70 °C при обязательном использовании теплоотвода
Масса	0,014 кг
Часы реального времени	Есть

• ЭМС (электромагнитная совместимость): ГОСТ 33436.4-1-2015, ГОСТ 33436.3-2, ГОСТ 30804.6.2, ГОСТ 30804.4.2, ГОСТ 30804.4.3, ГОСТ 30804.4.4, ГОСТ Р 51317.4.5. Критерий качества «А».
• Механические внешние воздействующие факторы: ГОСТ 34012, ГОСТ 30631, МС3.1 (РТ330100), M29 (РТ330200)
• Климатические внешние воздействующие факторы: ГОСТ 34012, ГОСТ 15150 К3.1 УХЛ2 (РТ330100), К4 УХЛ1 (РТ330200)

«АТБ Электроника» – ведущий российский разработчик и производитель систем автоматизации промышленности и защиты критической информационной инфраструктуры (КИИ).

История успеха «АТБ Электроника», это 20 лет развития, от компании поставщика компонентов, до современного производственного комплекса 4 500 м2, собственной испытательной лаборатории и R&D центра.

«АТБ Электроника» находится в Москве, подразделения компании объединены в единый контур, что позволяет разработчикам непрерывно взаимодействовать с производством, а заказчикам оперативно согласовывать проекты, инспектировать производственный процесс при выпуске крупных партий оборудования.

Ключевые направления:

• Аппаратные платформы для решений в области информационной безопасности и защиты КИИ
• Системы управления технологическими процессами (АСУ ТП)
• Автоматизация инженерных систем зданий (АСУЗ)
• Оборудование для промышленного интернета вещей (IIOT)

Компания 2TEST является разработчиком оборудования и ПО автоматизации промышленной инфраструктуры и техпроцессов в области энергетики, транспорта, добывающей промышленности, ЖКХ, городского хозяйства и ИТ-сетей. Компания производит индустриальные контроллеры и ПАК, предназначенные для суровых условий эксплуатации и разрабатывает специализированные решения, такие как автоматизация стрелочных переводов рельсового транспорта, температурный контроль сетей электроснабжения, контроль вскрытия люков, автоматизация систем умного города, мониторинг инфраструктуры предприятий с применением взрывобезопасных промышленных смартфонов и искробезопасных NFC-меток.

Другим ключевым направлением деятельности компании является поставка контрольно-измерительных приборов, метрологического оборудования, испытательных стендов, систем мониторинга беспроводных и проводных сетей связи, оборудования для тестирования радиоэлектронной аппаратуры и сетевого оборудования промышленного назначения.

Торговая марка «2TEST» является брендом компании ООО «Алькор-Коммьюникейшин», работающей на рынке информационных технологий с 1993 года. За это время было создано 18 научно-исследовательских работ, выполнено 180 госконтрактов и реализовано более 4400 проектов. Компания обладает штатом специалистов и необходимыми компетенциями, которые требуются для разработки и реализации широкого круга отраслевых проектов.


Дополнительную информацию о компании вы можете получить на сайте www.2test.ru, по телефону +7 (495) 215-57-17 или направив запрос на почту info@2test.ru
