Плата носитель АТБ-SMC-mITX

арт. АТБ-SMC-mITX

Оставить заявку

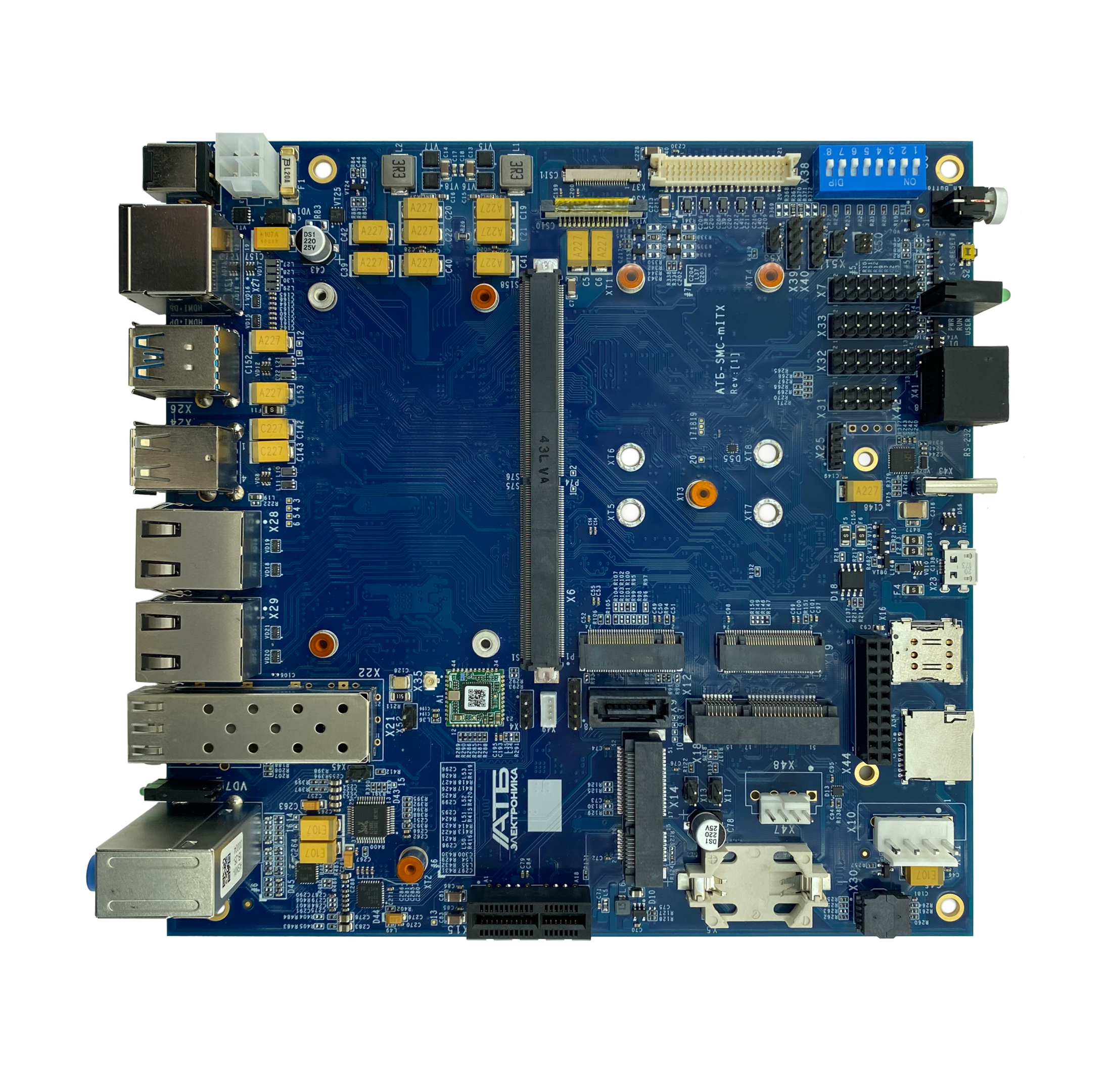

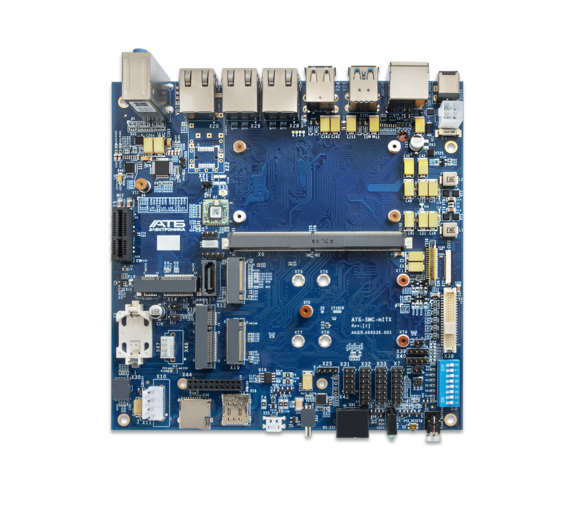

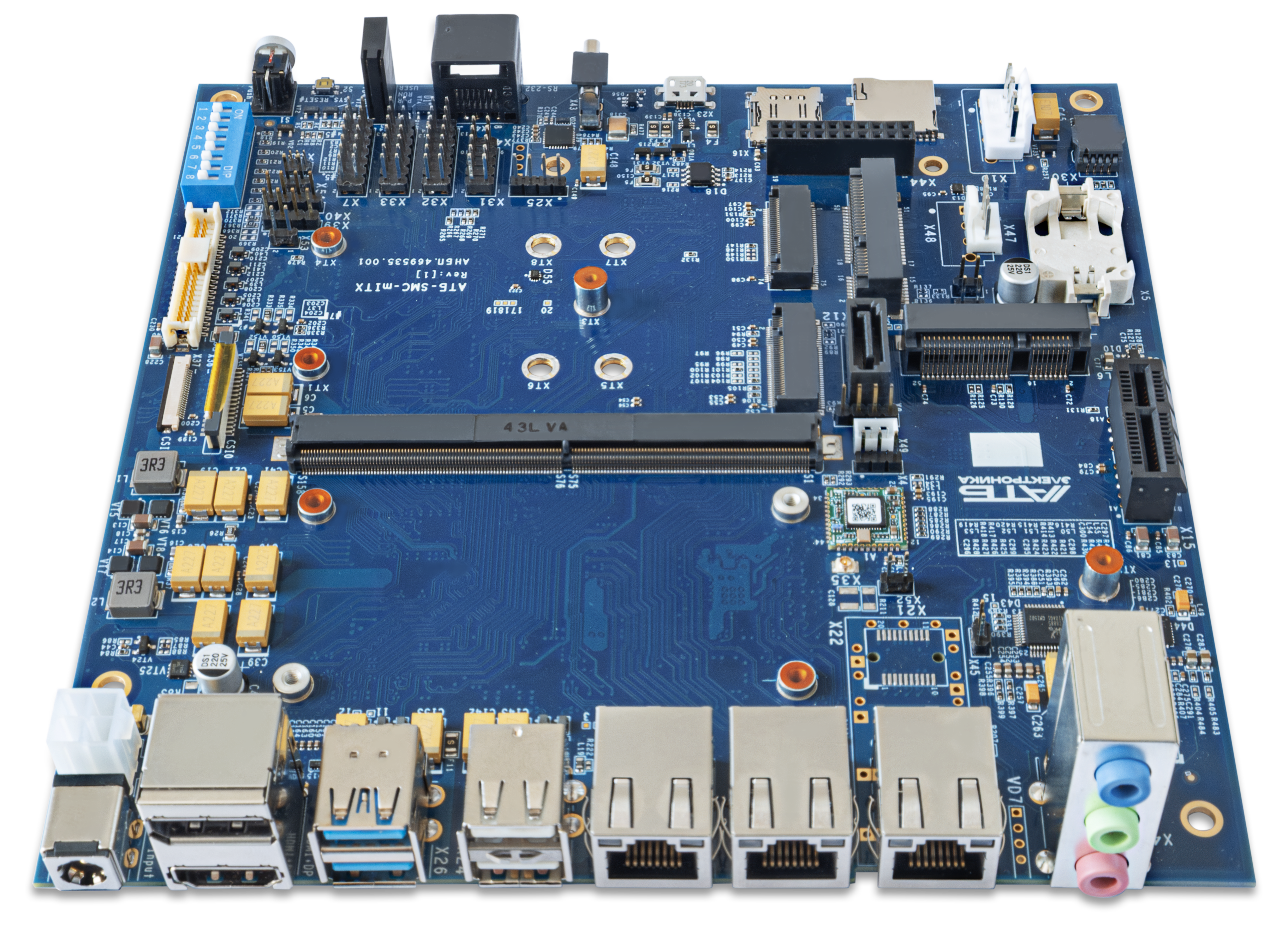

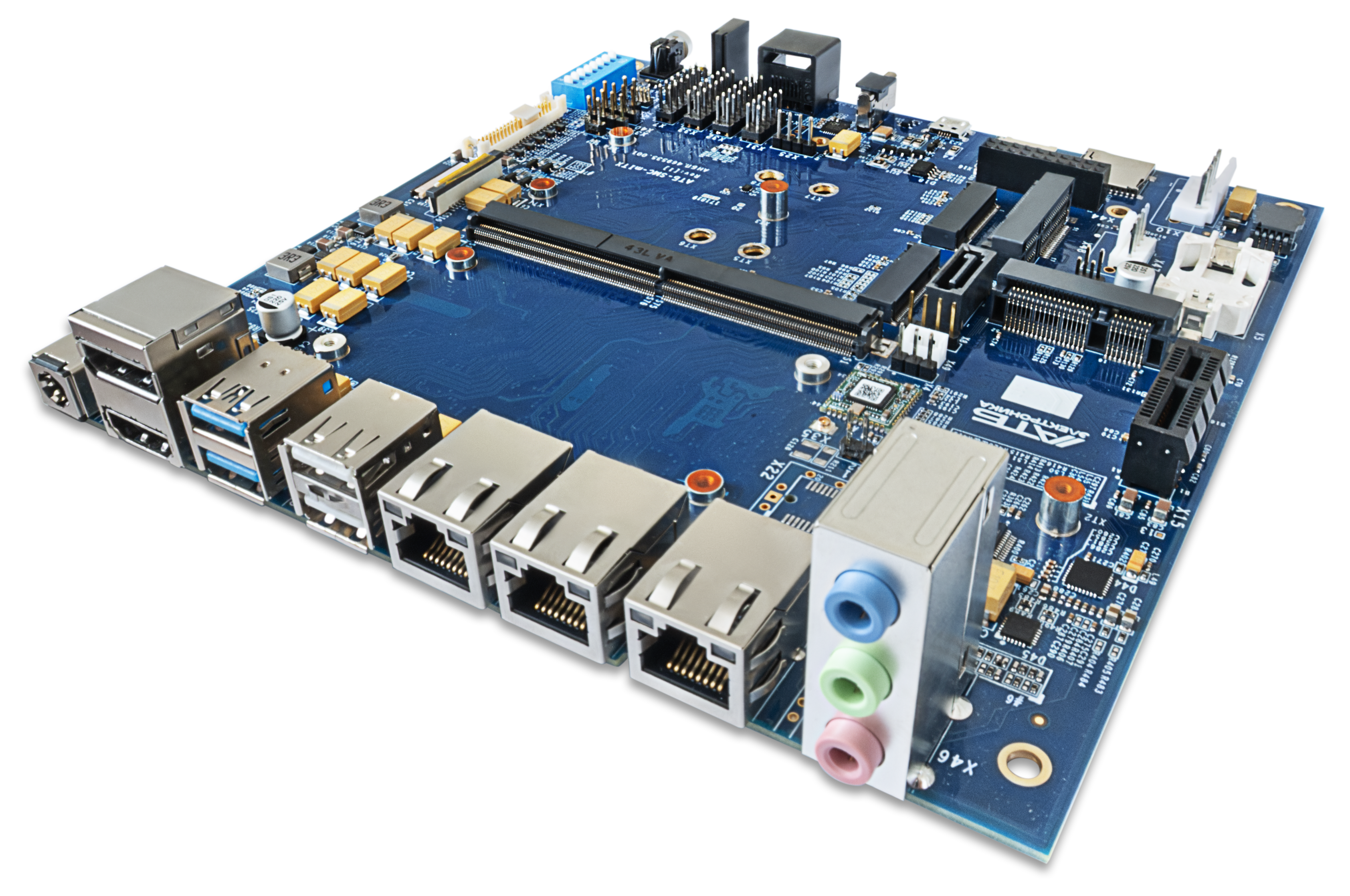

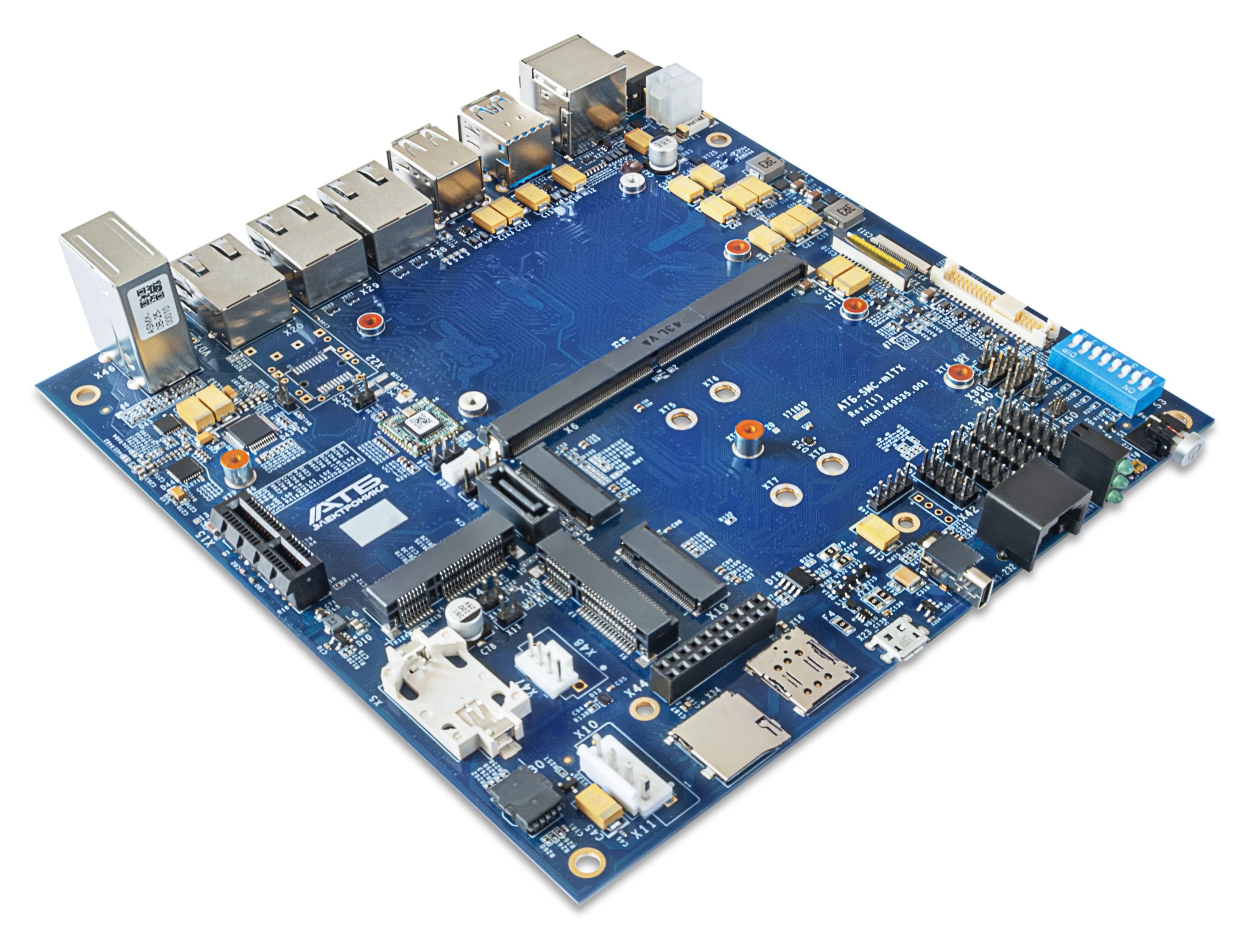

Плата носитель АТБ-SMC-mITX—это универсальная и компактная материнская плата формата miniITX, предназначенная для работы с модулями стандарта SMARC. Эта несущая плата представляет собой универсальную платформу для интеграции и расширения функциональности модулей SMARC, что делает ее идеальным ...

Подробнее

Описание

Совместимость	Модули SMARC2.0, SMARC2.1 размером 82 x 50 мм
Внешние соединители и кнопки	2x GbE RJ-45 1x GbE RJ-45 или 1x SFP 2x USB2.0 2x USB3.0 1x micro USB TypeB 1x USB TypeC или 1x RJ-45 (консольный порт) 1x HDMI 1x DP 1x SD Card 1x nanoSIM 1x AudioJack (линейный вход, линейный выход, микрофон) Кнопка включения/выключения Кнопка сброса
Внутренние соединители	1x PCIe x1 2x miniPCIe 1x M.2 NVME 1x M.2 SATA 1x SATA 1x CSI 1x LVDS/DSI 1x PLD14 (Сброс, Включение/Выключение, спец. сигналы) 1x PLD (интерфейс QSPI) 1x PLS USB2.0 1x PLD GPIO ъем подключения батарейки CR2032
Доп. возможности	Разъем подключения вентилятора Модуль WiFi/BT Кроватка SSOIC8 для SPI Flash
Установочная потребляемая мощность max, Вт, не более	100 Вт
Электропитание	+ 12В
Формфактор	miniITX
Габариты (Д х Ш х В) , мм	170x170x36,5

Внешние соединители, кнопки, светодиоды

Позиционное обозначение	Краткое описание
X1	Разъем подключения источника напряжения 12В
X27	Сдвоенный разъем HDMI + DP
X26	Сдвоенный разъем USB3.0
X24	Сдвоенный разъем USB2.0
X20, X28, X29	Разъем RJ-45 Gigabit Ethernet
X46	Разъем AudioJack (линейный вход, линейный выход
S1	Кнопка включения/выключения
S2	Кнопка сброса
VD4	Светодиодный модуль
X41	Разъем консольного порта RJ-45
X43	Разъем консольного порта USB TypeC
X23	Разъем micro USB TypeB
X16	Слот nanoSIM
X34	Слот SD Card

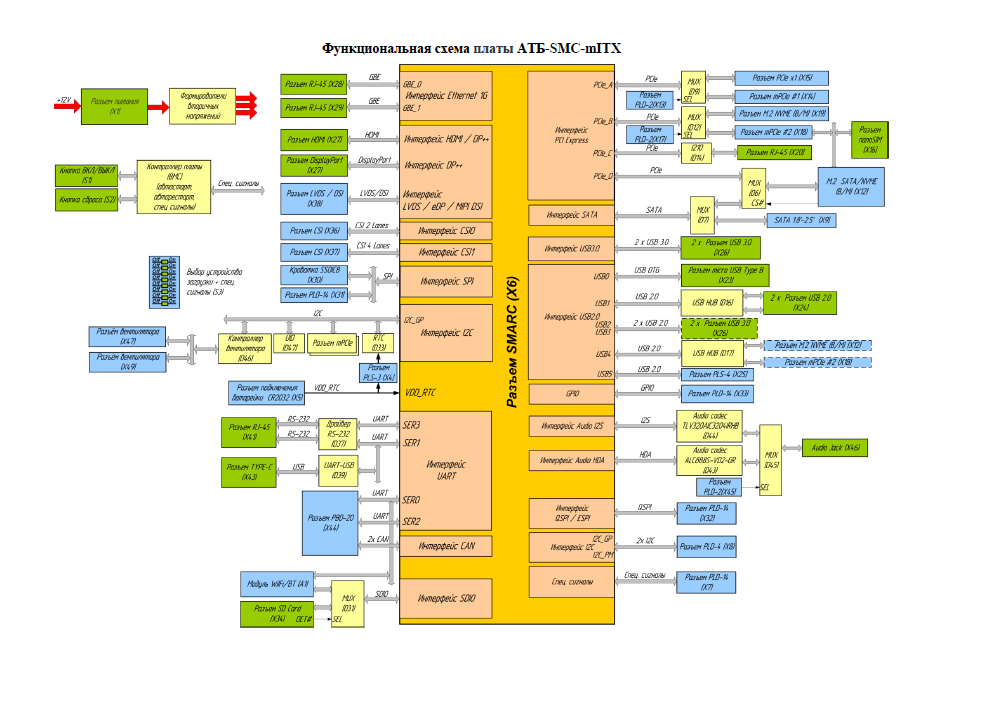

Функциональная схема платы АТБ-SMC-mITX
