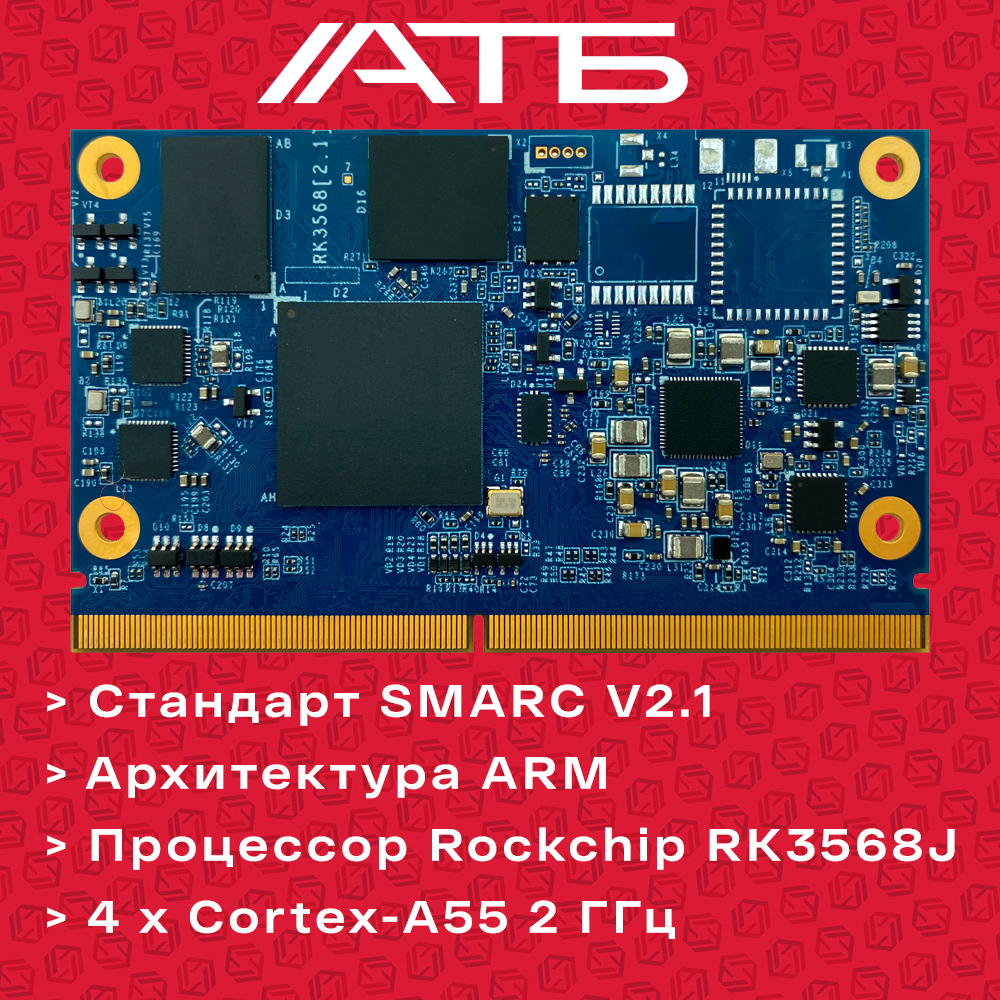

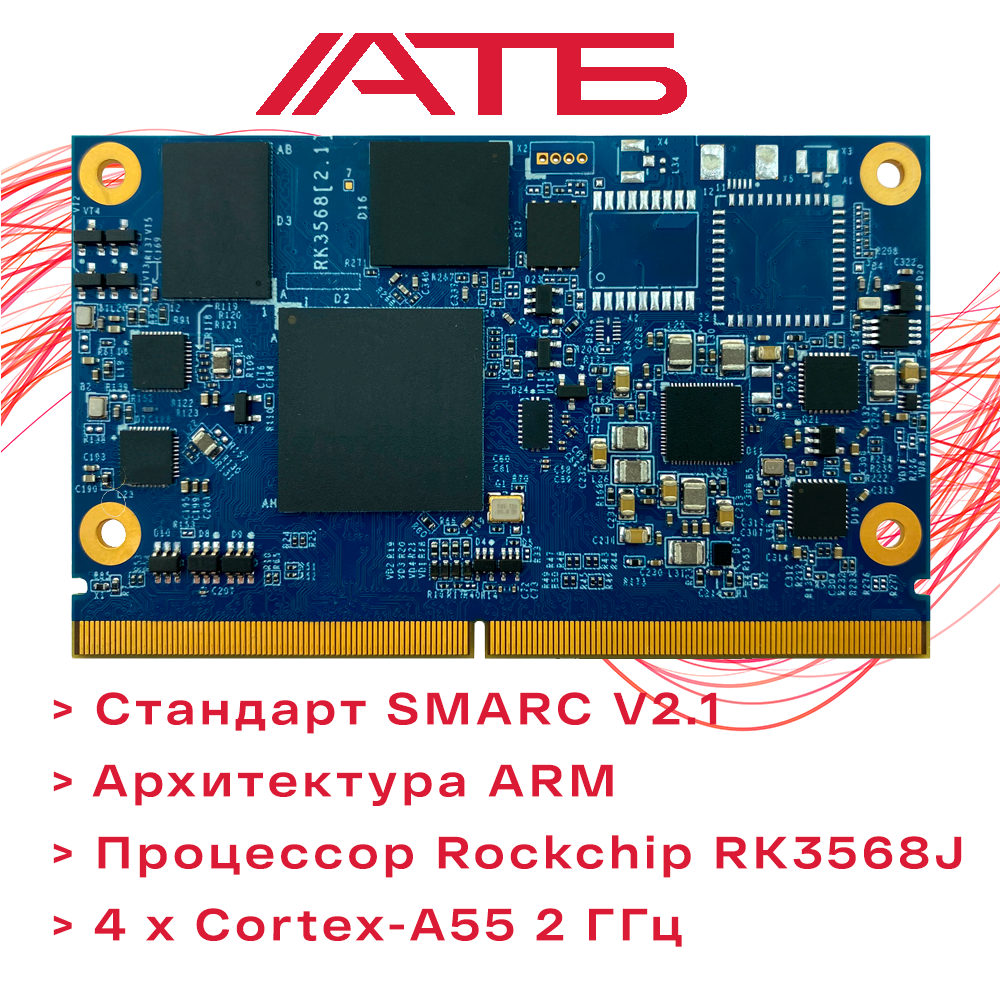

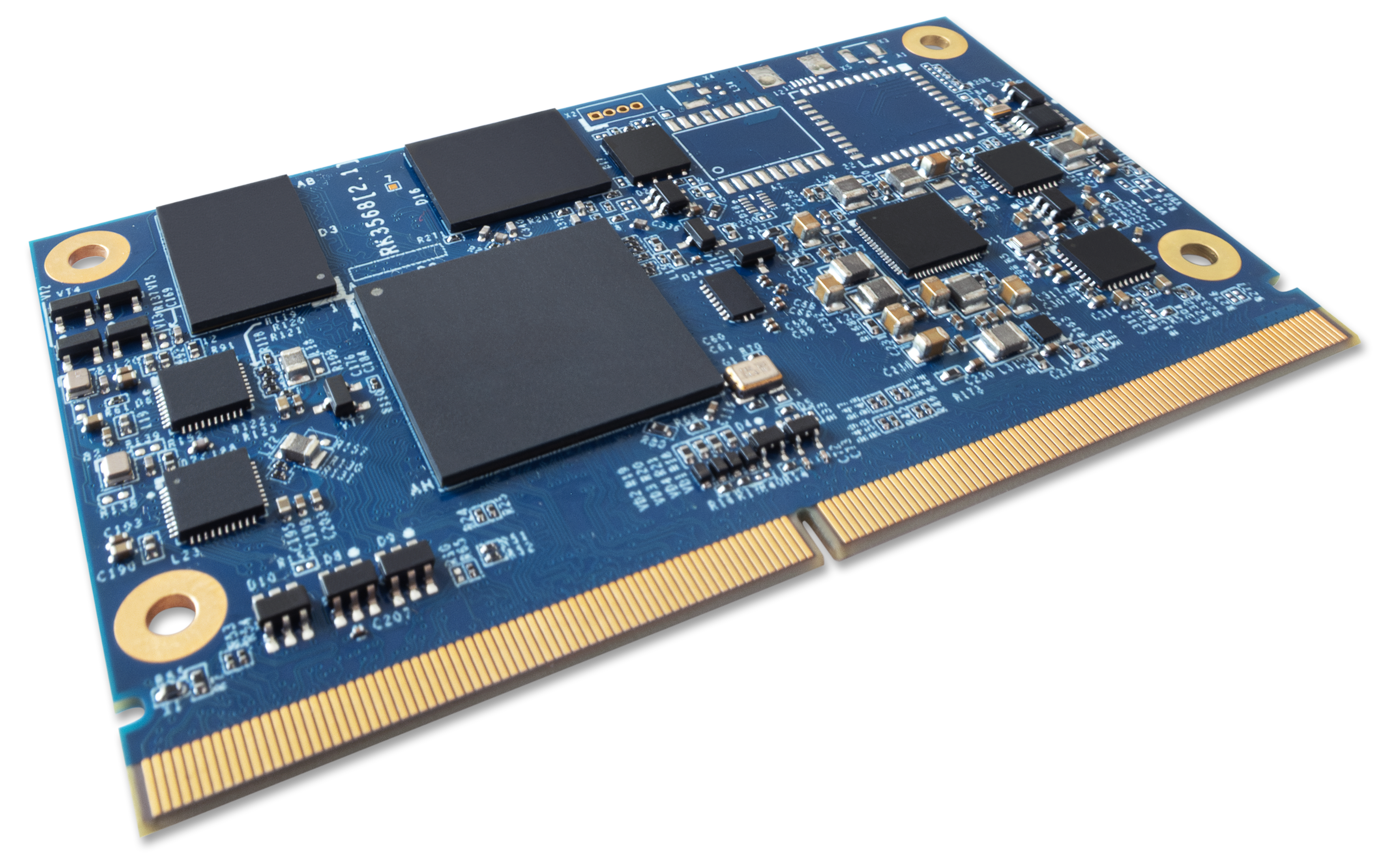

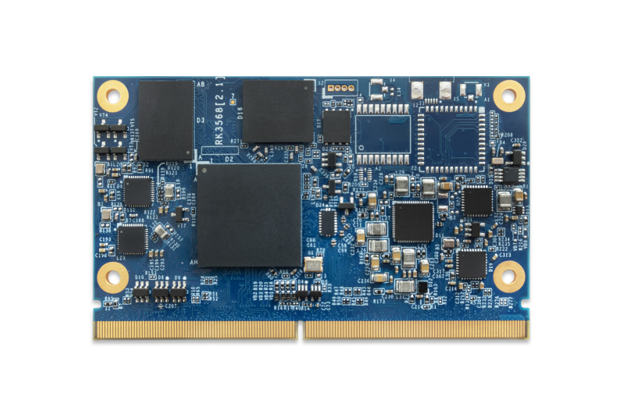

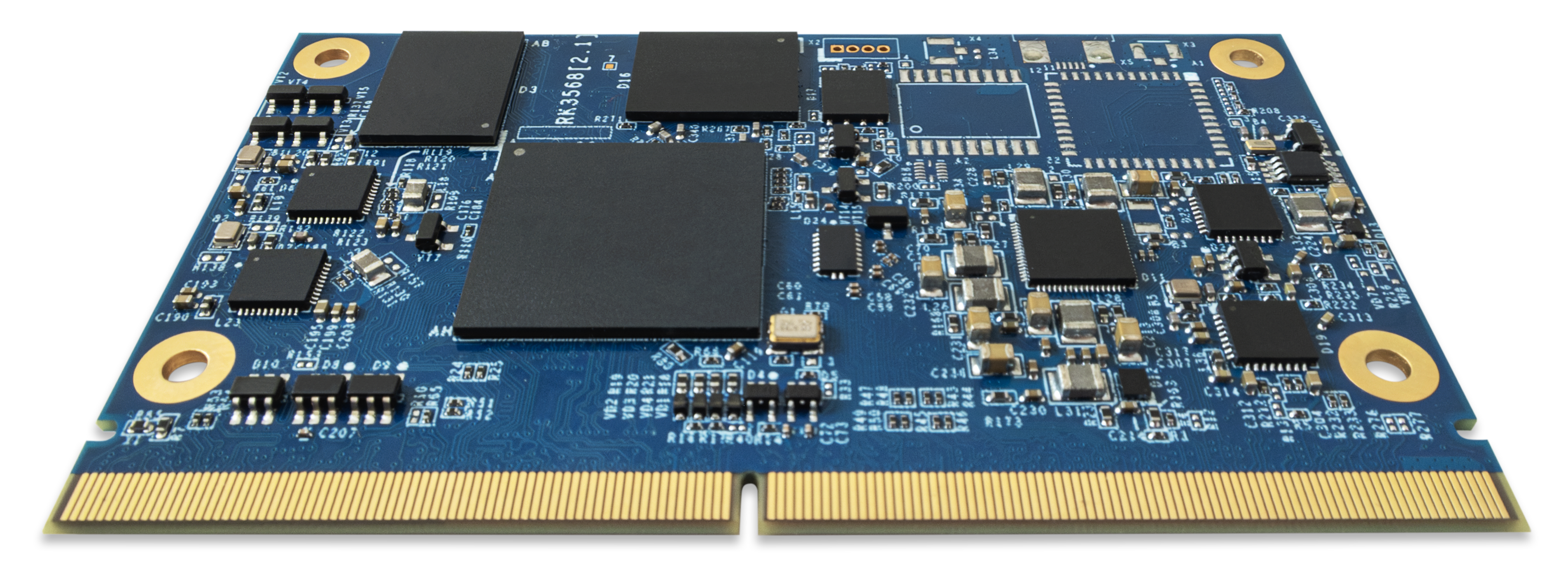

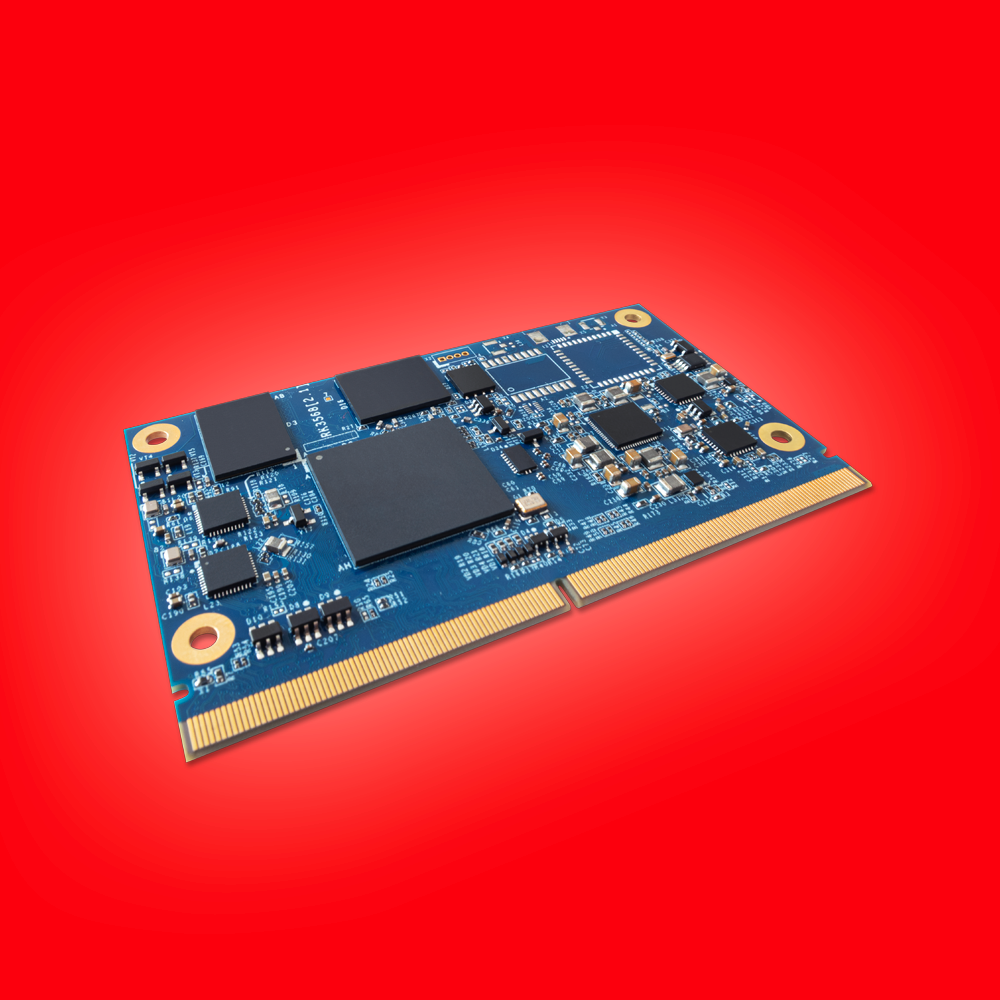

SОМ модуль SMARC с процессором RK3568J
АТБ-RK3568J-SMC
АТБ-RK3568J-SMC SОМ модуль SMARC RK3568J, 4х Cortex-A55 2 ГГц
АТБ-RK3568J-SMC SОМ модуль SMARC RK3568J, 4х Cortex-A55 2 ГГц
АТБ-RK3568J-SMC SОМ модуль SMARC RK3568J, 4х Cortex-A55 2 ГГц
АТБ-RK3568J-SMC SОМ модуль SMARC RK3568J, 4х Cortex-A55 2 ГГц

SОМ модуль SMARC с процессором RK3568J

арт. АТБ-RK3568J-SMC
Оставить заявку Отправить на почту
Важно! Данное оборудование является ОЕМ/ODM разработкой, предусмотрена доработка по требованию заказчика. Перечень готовых изделий (SKU) смотрите в конце страницы, в разделе «Стандартное оборудование».
Подробнее

Преимущества

  • Референс дизайн платы носителя предоставляется по запросу
  • Доступная несанкционная компонентная база
  • Использование в системах для ответственного применения
  • Разработан и произведён в России
  • Выпуск промышленной партии на территории России
  • Четыре ядра Cortex-A55
Описание

АТБ-RK3568J-SMC — вычислительный модуль по стандарту SMARC 2.1, предназначенный для встраивания в готовые решения. Модуль сделан на процессоре (ARM архитектура). Процессор RK3568J-SMC имеет в своем составе четыре ядра Cortex-A55 и мощный графический процессор.
Использование процессорных модулей позволяет подбирать вычислительные мощности под различные задачи. Основной плюс использования модулей их взаимозаменяемость в том случае, если необходимо увеличить вычислительную мощность, не меняя исходное устройство.

Устройства с модулями по стандарту SMARC часто используются в системах для ответственного применения, модуль АТБ-RK3568J-SMC разработан и произведен в России и может использоваться в подобных системах.

Использование вычислительных SOM-модулей позволяет сократить время разработки и вывода на рынок итогового устройства.

АТБ-RK3568J-SMC создан на доступной несанкционной компонентной базе и позволяет стабильно и регулярно выпускать промышленные партии изделий.

Применение:
- Как компонент современного медицинского оборудования;
- В автомобильной промышленности — как часть системы контроля транспортных средств;
- Как часть систем управления и современных расширяемых технологий;
- Как часть мультимедиа устройств для управления аудио- и видеоконтентом.

Базовые характеристики

Процессор
RK3568J, 4 х Cortex-A55 2 ГГц
Оперативная память
LPDDR4 4-8 Гб 32 бит
Встроенный жесткий диск
eMMC Flash 8-64 Гб
Внешний жесткий диск
SATA 1 Port
Сетевые интерфейсы
2 x 1 GBe
Интерфейс USB
2 х USB 2.0 Host, 2 x USB 3.0 Host
Видео интерфейс
  • HDMI (1080p 120Гц и 4096x2304 60Гц)
  • DP (2560x1600 60Гц)
  • Mali-G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU для ускорения AI
  • Decoder: H.265/H.264 - 4096x2304 60fps
  • Encoder: H.265/H.264 - 1920x1080 60fps
  • 4 x DSI0 или Sngle LVDS
  • 4 x DSI1 (поддержка Dual DSI mode)
  • 2 x CSI x 2 interfaces или 1 х CSI x 4
Аудио интерфейс
I2S 1 Ports
Консольный порт
UART
Интерфейс PCIe
2 x 1Lane or 1x 2Lane
Интерфейс UART
  • 2 x 2-wire UART
  • 2 x 4-wire UART
Беспроводной интерфейс
IEEE 802.11a/b/g/n/ac, Bluetooth 5.0 (опционально)
Прочие проводные интерфейсы
  • CAN 2 Ports
  • SPI 1 Ports
  • QSPI 1 Ports (вместо QSPI Flash)
  • I2C 1 Port
  • SDIO 1 Port
  • CSI 4 x line 1 port (или CSI 2x line 2 port)
  • GPIO, Control & Status Signals
  • 14 x GPIO (2xPWM)
Программное обеспечение
Linux и др.
Охлаждение
Пассивное (без движущихся частей)
Электропитание
5 В (10Вт) и  +3.3 В_RTC (0.1 Вт)
Диапазон рабочих температур, °C
0...+50
Надежность
Наработка на отказ не менее 40000 ч.
Предполагаемый срок использования, лет
5
Форм-фактор
SMARC v2.1
Габаритные размеры (ШхДхВ), мм
82х50
Масса, г
30 (не более)

Опции

Внешний жесткий диск
QSPI Flash - 256 Мб
Интерфейс USB
1 х USB 2.0 OTG
Диапазон рабочих температур, °C
-40...+70

Видеообзор

Процессорный модуль АТБ-RK3568J-SMC
SОМ модуль SMARC с процессором RK3568J ARM архитектуры
ATB OEM оборудование
Обзор направления, условия сотрудничества
Процессорный модуль АТБ-RK3568J-SMC
SОМ модуль SMARC с процессором RK3568J ARM архитектуры
ATB OEM оборудование
Обзор направления, условия сотрудничества

Применение

Контроль транспорта Управление промышленными и жилыми зданиями Сбор данных на промышленном предприятии

Стандартное оборудование

Код
Артикул
Наименование
Цена
мин. партия 100
АТБ-RK3568J-SMC
SOM модуль SMARC v2.1, 82х50 мм, RK3568J, 4х Cortex-A55 2 ГГц / LPDDR4 - 4 Гб (6 Гб) 32 бит / eMMC Flash - 64 Гб / SATA 1 Port / 2 х USB 2.0 Host, 2 x USB 3.0 Host / HDMI (1080p 120Гц и 4096x2304 60Гц), DP (2560x1600 60Гц), Mali-G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU для ускорения AI / I2S 1 Ports / 2 x 1Lane or 1 x 2Lane / IEEE 802.11a/b/g/n/ac; Bluetooth 5.0 / 5 В (10Вт) и +3.3 В_RTC (0.1 Вт) / пассивное охлаждение (без движущихся частей) / Linux и др.
по запросу
Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Код
 мин. партия 100
Артикул
АТБ-RK3568J-SMC
Описание
SOM модуль SMARC v2.1, 82х50 мм, RK3568J, 4х Cortex-A55 2 ГГц / LPDDR4 - 4 Гб (6 Гб) 32 бит / eMMC Flash - 64 Гб / SATA 1 Port / 2 х USB 2.0 Host, 2 x USB 3.0 Host / HDMI (1080p 120Гц и 4096x2304 60Гц), DP (2560x1600 60Гц), Mali-G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU для ускорения AI / I2S 1 Ports / 2 x 1Lane or 1 x 2Lane / IEEE 802.11a/b/g/n/ac; Bluetooth 5.0 / 5 В (10Вт) и +3.3 В_RTC (0.1 Вт) / пассивное охлаждение (без движущихся частей) / Linux и др.
Цена
по запросу
Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Документация

Процессорный модуль АТБ-RK3568J-SMC
Брошюра

Процессорный модуль АТБ-RK3568J-SMC

Декларация о соответствии АТБ-RK3568J-SMC
Брошюра

Декларация о соответствии АТБ-RK3568J-SMC
