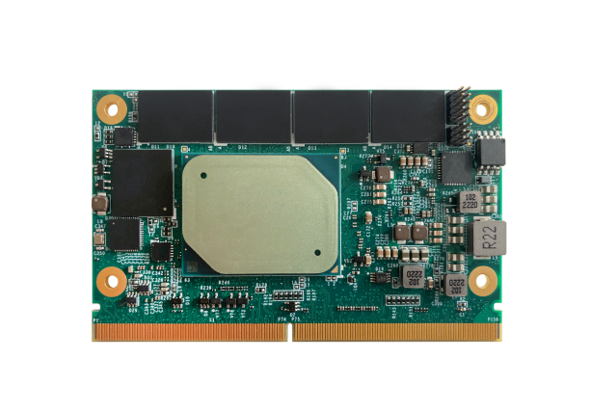

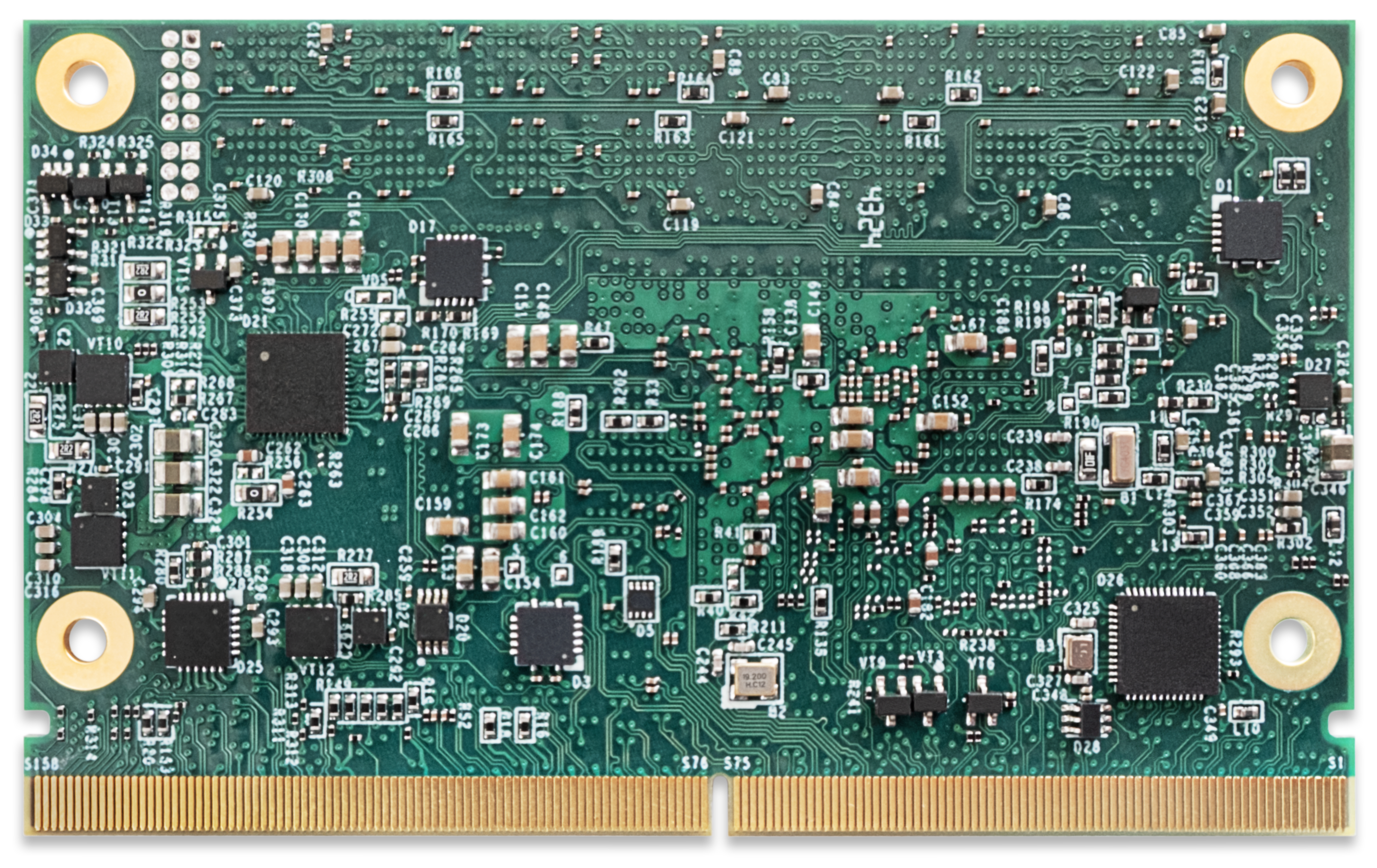

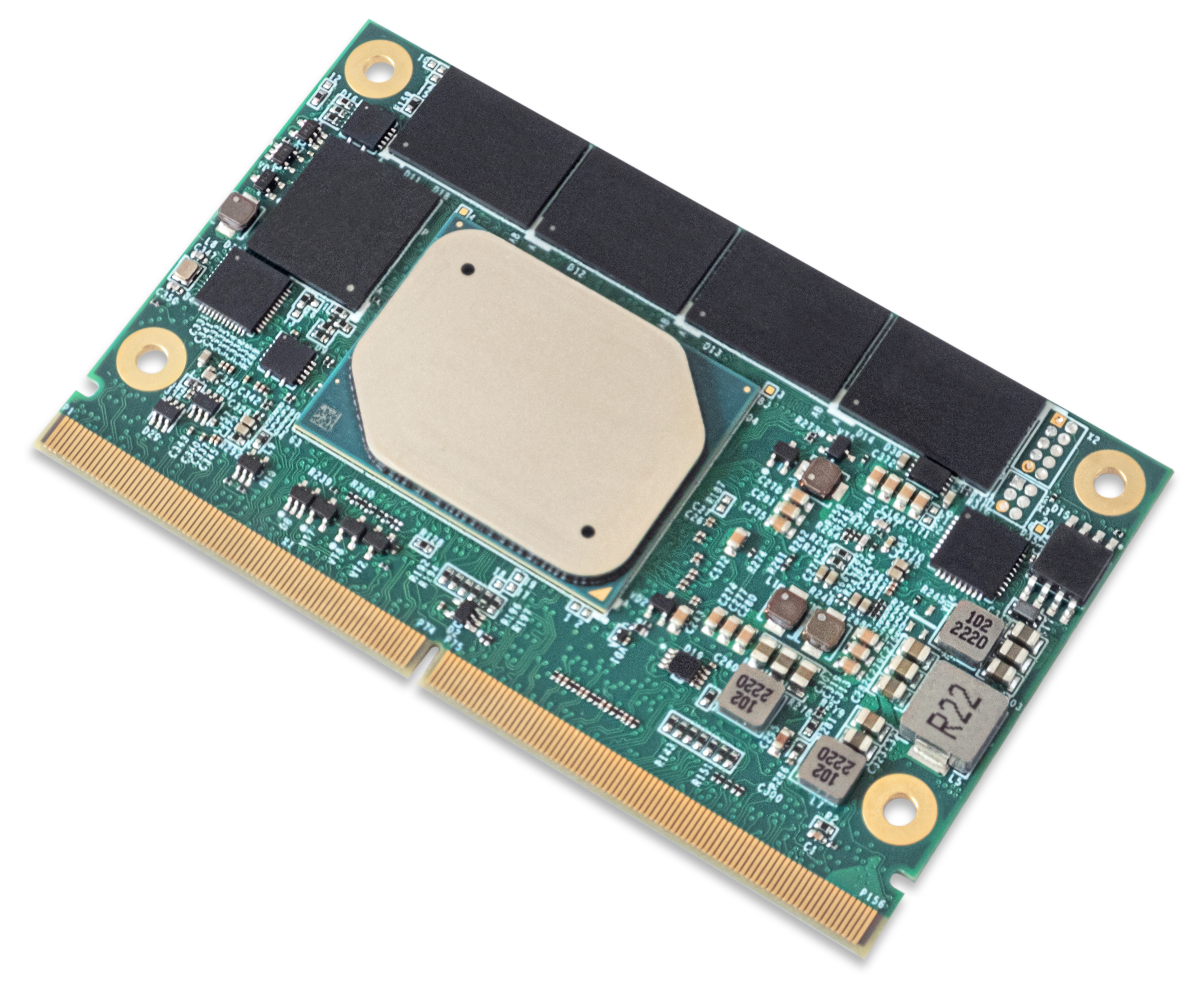

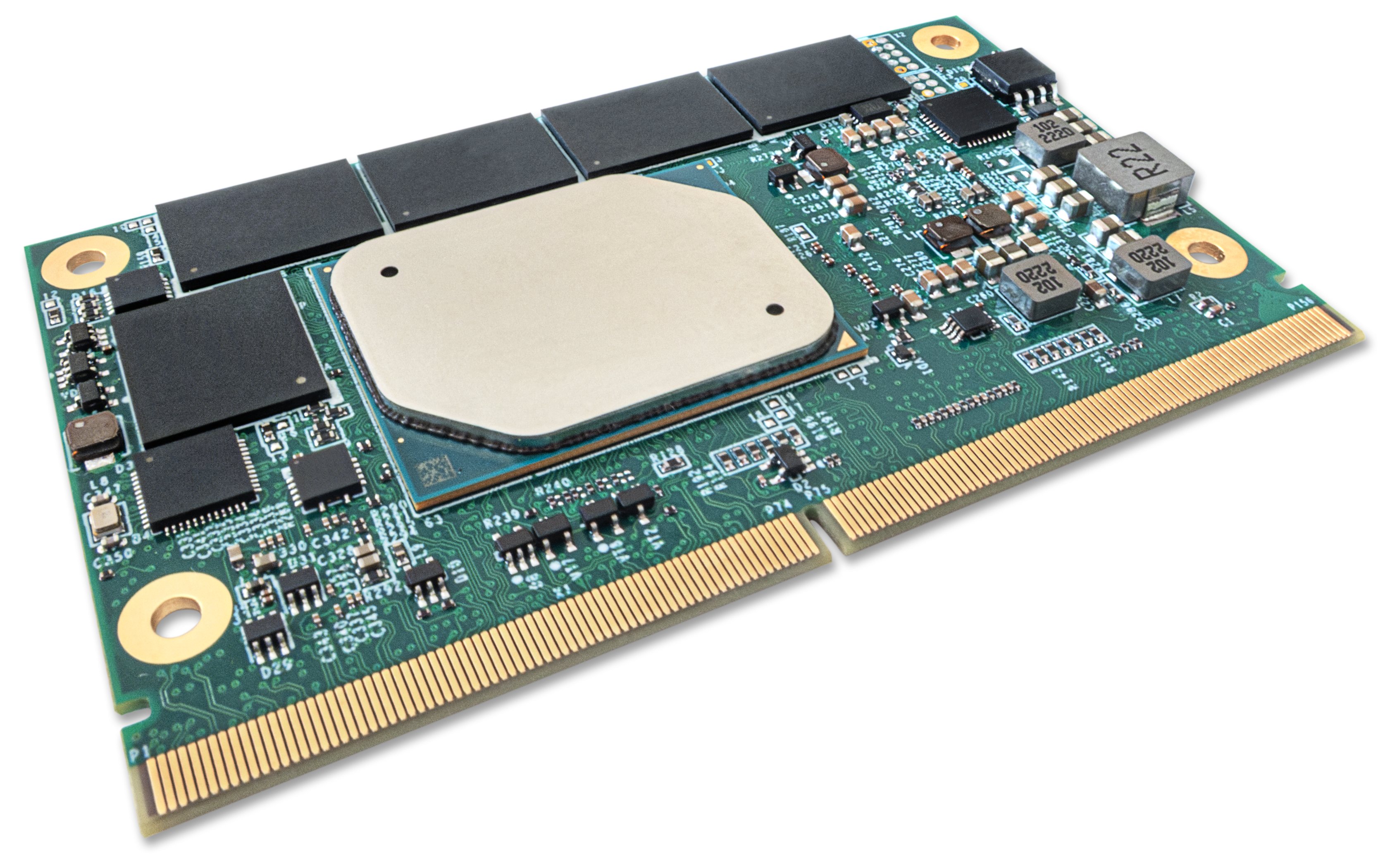

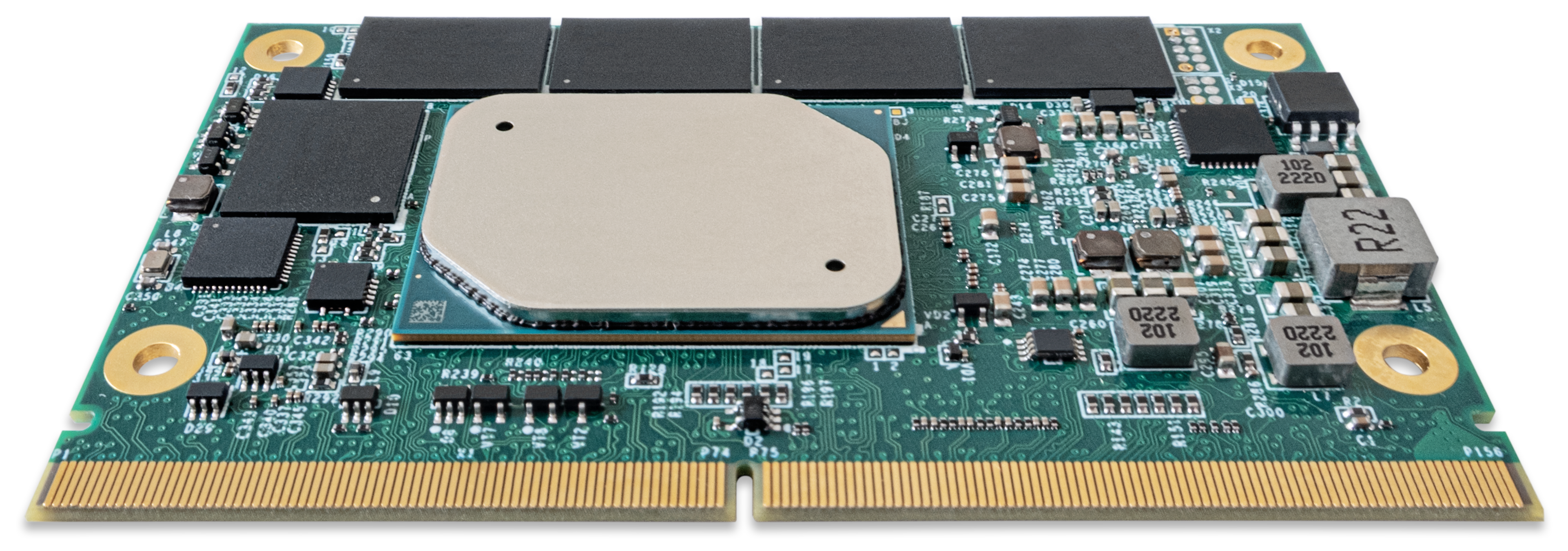

АТБ-АТОМ-2.3 (SMARC) SOM модуль SMARC Intel Atom E3950 2ГГц

SOM модуль SMARC Intel Atom E3950 2ГГц

арт. АТБ-АТОМ-2.3 (SMARC)

Оставить заявку Отправить на почту

Важно! Данное оборудование является ОЕМ/ODM разработкой, предусмотрена доработка по требованию заказчика. Перечень готовых изделий (SKU) смотрите в конце страницы, в разделе «Стандартное оборудование».

Подробнее

Преимущества

Референс дизайн платы носителя предоставляется по запросу

Доступная несанкционная компонентная база

Использование в системах для ответственного применения

Разработан и произведён в России

Выпуск промышленной партии на территории России

Процессор Intel Atom

Описание

Высокопроизводительные SОМ-модули с процессором Intel Atom E3950 позволяют разрабатывать интеллектуальные устройства в компактном корпусе. Типичное применение — встраиваемые системы.

Применение SOM-модулей в разработке устройств меняет кардинальным образом сам процесс, причём не только техническую его составляющую, но и экономическую. Одно из самых главных преимуществ использования SOM — это время от начала разработки до вывода продукта на рынок.

Базовые характеристики

Процессор

Intel Atom E3950, 4 ядра, 2 Мб кэш, 2 ГГц

Оперативная память

LPDDR4 - до 8 Гб 64 бит

Энергонезависимая память

64 Гб

Встроенный жесткий диск

eMMC 5.0 до 64 Гб (опционально), 1 x ESATA Gen3, External SD interface

Внешний жесткий диск

SATA 1 Port

Сетевые интерфейсы

2 x 1 GBe (i211, MAC+PHY)

Интерфейс USB

6 x USB 2.0 Host, 2 x USB 3.0 Host

Видео интерфейс

Integrated Intel® HD Grahpics 500, 400 МГц, 2 Гб HEVC (H.265), H.264, VP8, SVC, MVC
eDP interface/Dual Channel 18/24 bit LVDS (eDP-to-LVDS bridge)
1 x (HDMI or DP++)
1 x DP++
2 x CSI

Видеоразрешение

DP++ 4096x2160 @60 Hz
eDP 3840x2160 @60 Hz
HDMI 3840x2160 @30 Hz
LVDS 1920x1200 @60 Hz

Аудио интерфейс

1 x HAD
1 x I2S

Консольный порт

UART

Интерфейс PCIe

4 x PCI-e Roots

Интерфейс UART

2 x HS-UARTs, 2 x UARTs

Прочие проводные интерфейсы

Программное обеспечение

BIOS - UEFI, Coreboot, Legacy PXE и др. по требованию заказчика, ОС - Linux, Windows и др.

Охлаждение

Пассивное (кондуктивное)

Электропитание

5V и + 3.3V_RTC

Диапазон рабочих температур, °C

0...+50

Надежность

Наработка на отказ не менее 40000 ч.

Предполагаемый срок использования, лет

Форм-фактор

SMARC v2.1

Габаритные размеры (ШхДхВ), мм

82х50

Масса, г

300 (не более)

Опции

Диапазон рабочих температур, °C

-40...+70

Стандартное оборудование

Код

Артикул

Наименование

Цена

АТБ-АТОМ-2.3 (SMARC)

SOM модуль SMARC v2.1, Intel Atom E3950 2 ГГц, 4 ядра / LPDDR4 Quad Channel - до 8 Гб / eMMC 5.0 (опционально на плате), внешний выход на ESATA Gen3 / Integrated Intel® HD Grahpics 500, 400 МГц, 2 Гб HEVC (H.265), H.264, VP8, SVC, MVC / 2 x 1 GbE / 6 x USB 2.0 Host / 2 x USB 3.0 Host / 4 x PCI-e Roots / UEFI, CoreBoot, PXE и др. по требованию заказчика / Linux, Windows и др. / пассивное охлаждение / питание 5 В (12 Вт) и +3.3 В_RTC (0.1 Вт)

по запросу

Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Код

Артикул

АТБ-АТОМ-2.3 (SMARC)

Описание

Цена

по запросу

Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Документация

Брошюра

Процессорные модули - Российское ОЕМ оборудование

Процессорные модули российского производства

Презентация

18.04.2024

Процессорные модули российского производства

Руководство по эксплуатации

АНПБ.465235.003-02РЭ

Паспорт

18.04.2024

АНПБ.465235.003-02ПС
