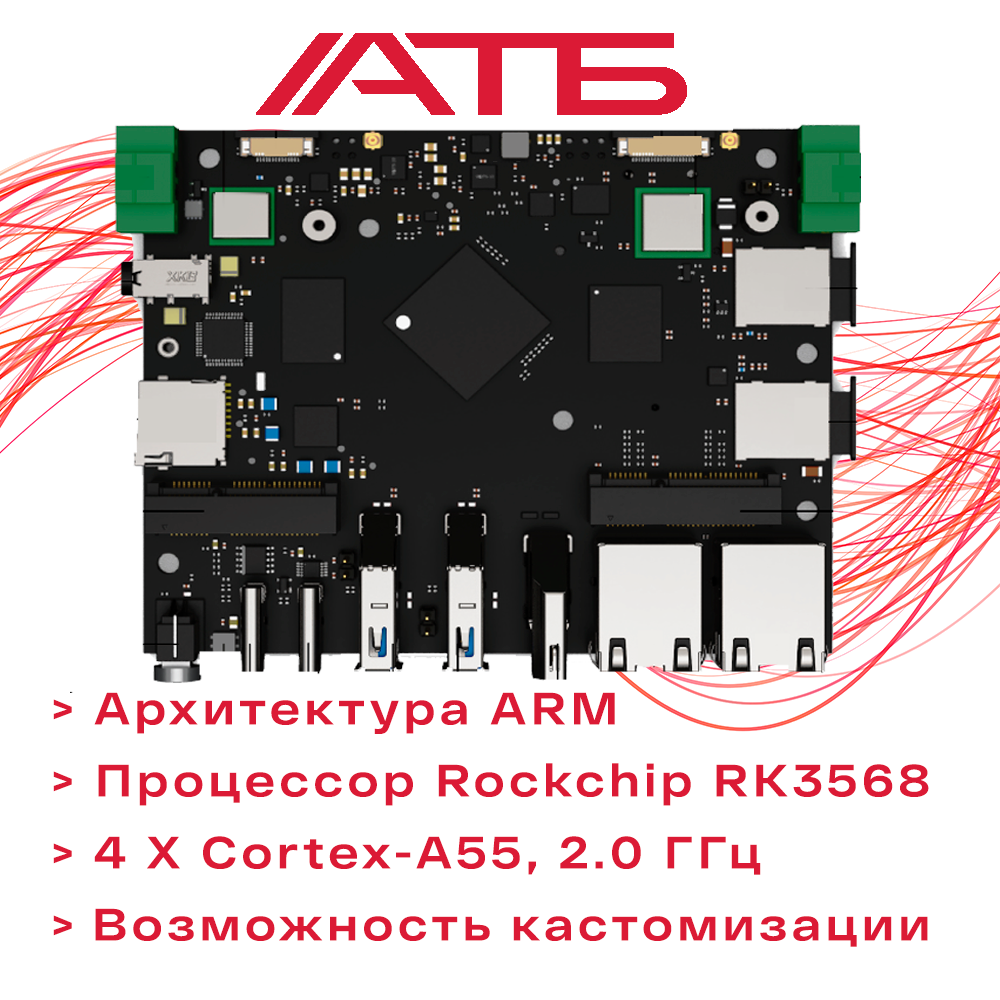

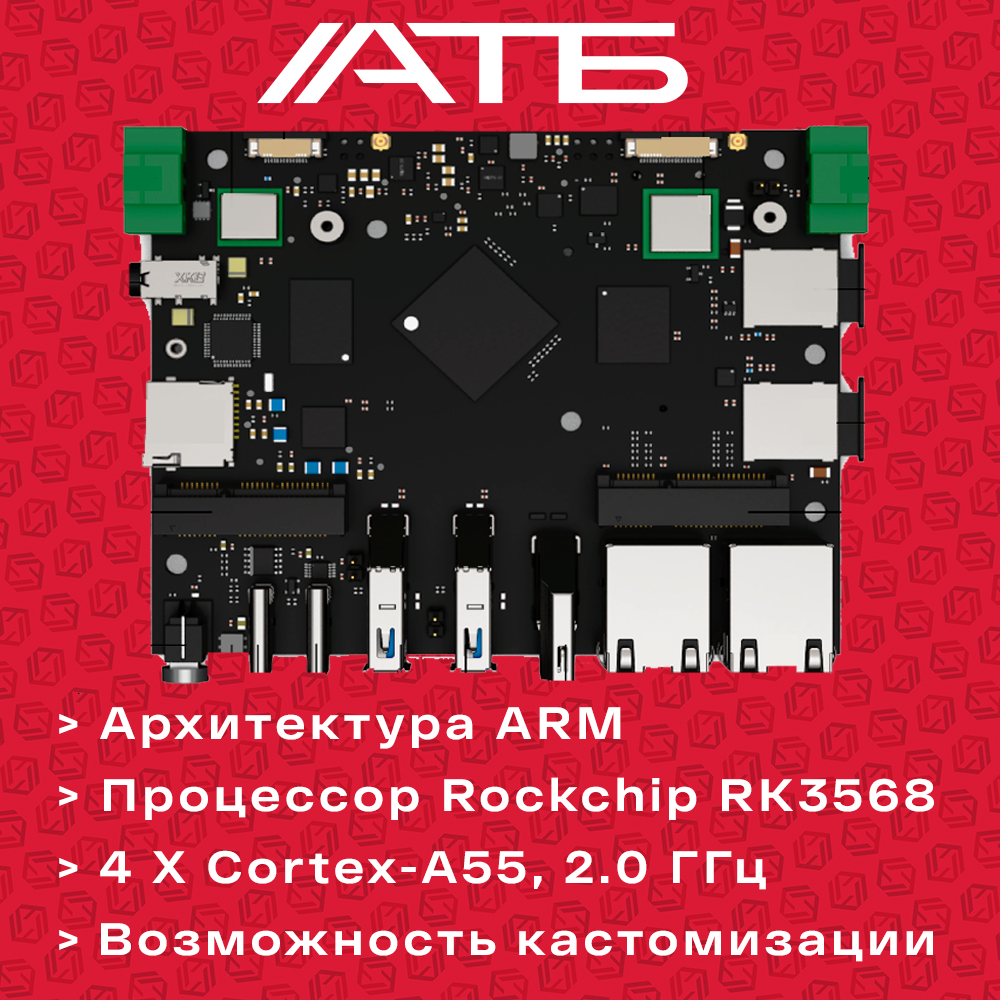

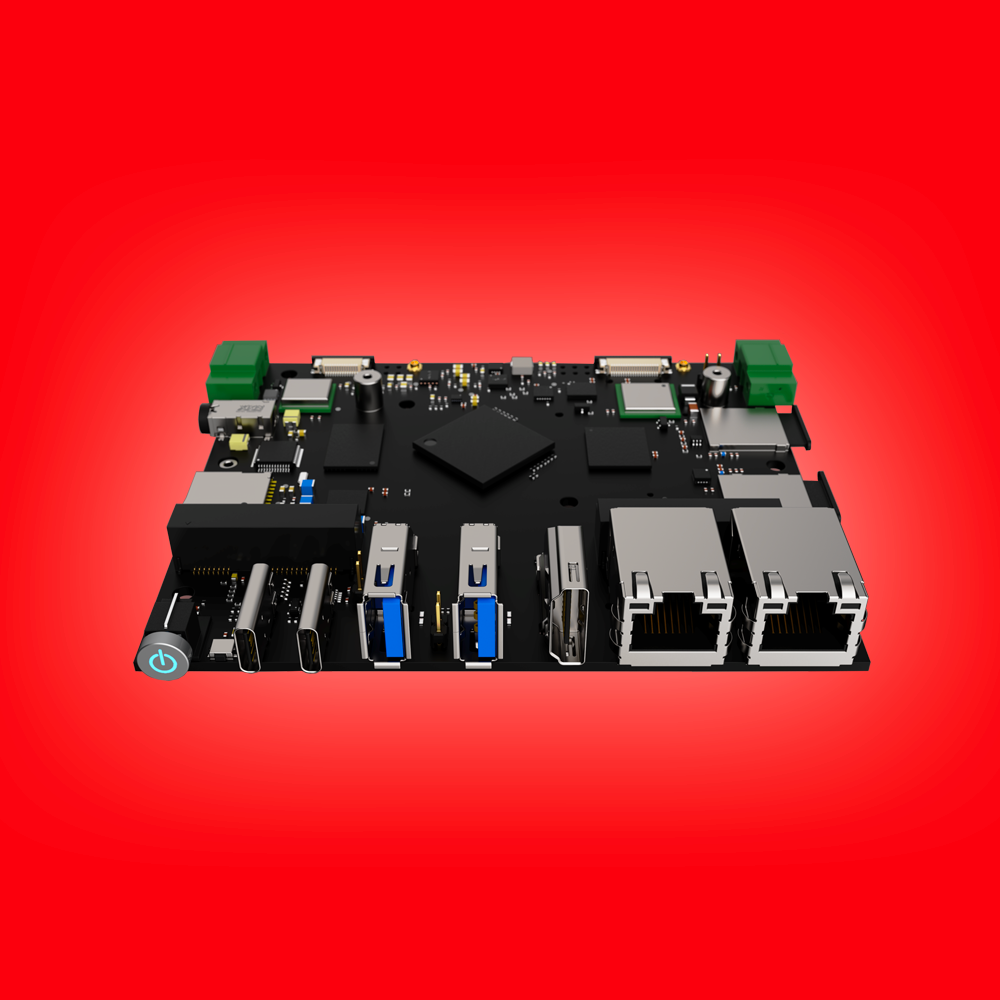

Материнская плата ARM, RK3568, 4 х Cortex-A55, 2.0ГГц

арт. АТБ-RK3568-MB

Важно! Данное оборудование является ОЕМ/ODM разработкой, предусмотрена доработка по требованию заказчика. Перечень готовых изделий (SKU) смотрите в конце страницы, в разделе «Стандартное оборудование».

Подробнее

Описание

АТБ-RK3568-MB - универсальная платформа с набором базовых функций компьютера и возможностью глубокой кастомизации по требованию заказчика.

Разработана на базе четырёхъядерного процессора RK3568 архитектуры ARM, оснащенным графическим процессором Mali-G52 и высокопроизводительным блоком нейронной обработки (NPU) 1 Tops. Платформа поддерживает до 8 Гб оперативной памяти и до 512 Гб встроенной памяти накопителя eMMC. За счет встроенных видеоинтерфейсов HDMI и LVDS реализована поддержка до двух дисплеев высокого разрешения. Также доступно подключение внешней камеры по интерфейсу MIPI-CSI. Материнская плата имеет встроенный слот M.2 (2280) с М – ключом для установки твердотельного накопителя SSD.

Опционально доступны беспроводные каналы связи: GNSS, Wi-Fi, Bluetooth, LTE, LoRa.

Различные интерфейсы делают материнскую плату ATB-RK3568X-MB ориентированной на работу в мультимедийном оборудовании, промышленности и на других инфраструктурных объектах.

Компания «АТБ Электроника» поставляет АТБ-RK3568-MB под собственной торговой маркой. Также возможна поставка под торговой маркой заказчика - White Label.

Базовые характеристики

Процессор

RK3568, 4 х Cortex-A55, 2.0 ГГц

Оперативная память

LPDDR4 non-ECC, от 4 до 8 Гб

EMMC

от 8 до 512 Гб

Энергонезависимая память

1 х SD card до 256 Гб

Сетевые интерфейсы

2 x RJ-45 (медь) до 1 Гб/с

Интерфейс USB

2 x USB 3.0 Type A, 4 x USB 2.0 (внутренние)

Видео интерфейс

HDMI

Аудио интерфейс

Jack 3.5 левый канал
Правый канал
Mic

Консольный порт

USB Type C (virtual COM)

Беспроводной интерфейс

Wi-Fi / BT - опционально

Слоты расширения

1 x mPCIe (USB only - LTE - 2 x SIM-MUX Slot1 или Slot1 и Slot2), 1 x mPCIe (USB - LTE - 2 x SIM-MUX Slot1 или Slot1 и Slot2, PCIу 2 х 1)

Дополнительные интерфейсы

LVDS, MIPI-CSI

Программное обеспечение

Возможно: AstraLinux, BaseAlt, Android

Кнопки

Система доверенной загрузки

Да

RTC с батарейкой

Да

Аппаратный WDT

Да

Индикация

PWR, status (RGB управляемый из ОС)

Охлаждение

Пассивное (кондуктивное, без вентиляторов)

Электропитание

Антенна

Место под антенны LTE, GNSS, Wi-Fi - опционально

Диапазон рабочих температур, °C

"Коммерческое исполнение" - от 0 до +50 при влажности не более 90%; "Промышленное исполнение" - от -40 до +70 при влажности не более 90%

Диапазон температур хранения, °C

-40...+70

Конструктивное исполнение

Материнская плата 90x110

Степень защиты корпуса

IP30

Габаритные размеры (ШхДхВ), мм

90x110

Опции

Слоты расширения

1 x M.2 (2280), PCIe 3 х 1

GNSS

Да

Электропитание

USB Type C PD, +12/30В клеммный разъем

Стандартное оборудование

Код

Артикул

Наименование

Цена

мин. партия 50

АТБ-RK3568-MB

Материнская плата, процессор ARM архитектуры RK3568, 4 ядра Cortex-A55, 2.0 ГГц / LPDDR4 non-ECC, 4-8 Гб / EMMC от 8 до 512 Гб / SD Card до 256 Гб / 2xRJ-45 (медь) до 1Гб/с / 2xUSB 3.0 TypeA, 4xUSB 2.0 (внутренние) / HDMI / Jack 3.5 левый канал, правый канал и mic / USB Type C (virtual COM) / LVDS, MIPI-CSI / 1 x mPCIe (USB only - LTE - 2x SIM-MUX Slot1 или Slot1 и Slot2), 1 x mPCIe (USB - LTE - 2x SIM-MUX Slot1 или Slot1 и Slot2, PCIE2X1) / электропитание PD / Пассивное (кондуктивное, без вентиляторов) / IP30

по запросу
