АТБ-RK3588J-MPC-U Промышленный компьютер ARM, RK3588, 4 х Cortex-A76 (2.4ГГц) + 4 ядра Cortex-A55 (2.0 ГГц)

Промышленный компьютер ARM, RK3588, 4 х Cortex-A76 (2.4ГГц) + 4 ядра Cortex-A55 (2.0 ГГц) АТБ-RK3588J-MPC-U

арт. АТБ-RK3588J-MPC-U

Важно! Данное оборудование является ОЕМ/ODM разработкой, предусмотрена доработка по требованию заказчика. Перечень готовых изделий (SKU) смотрите в конце страницы, в разделе «Стандартное оборудование».

Подробнее

Описание

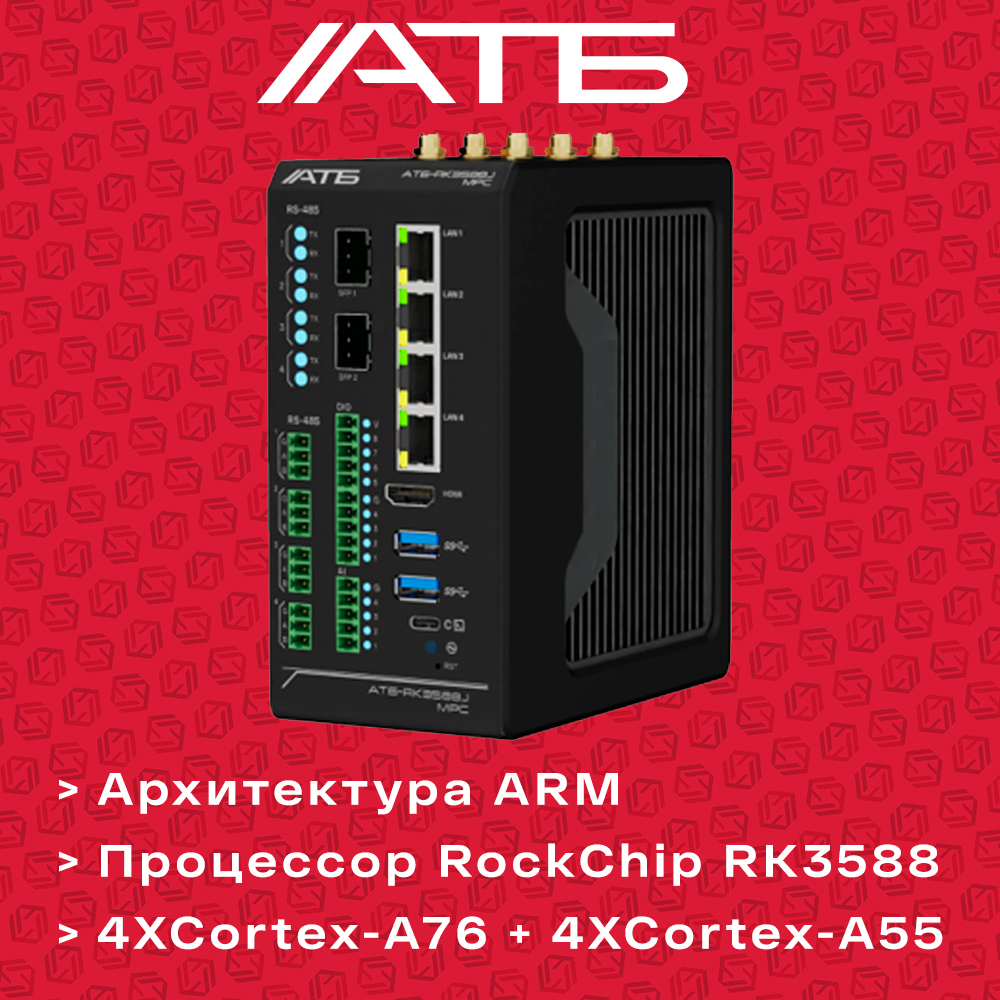

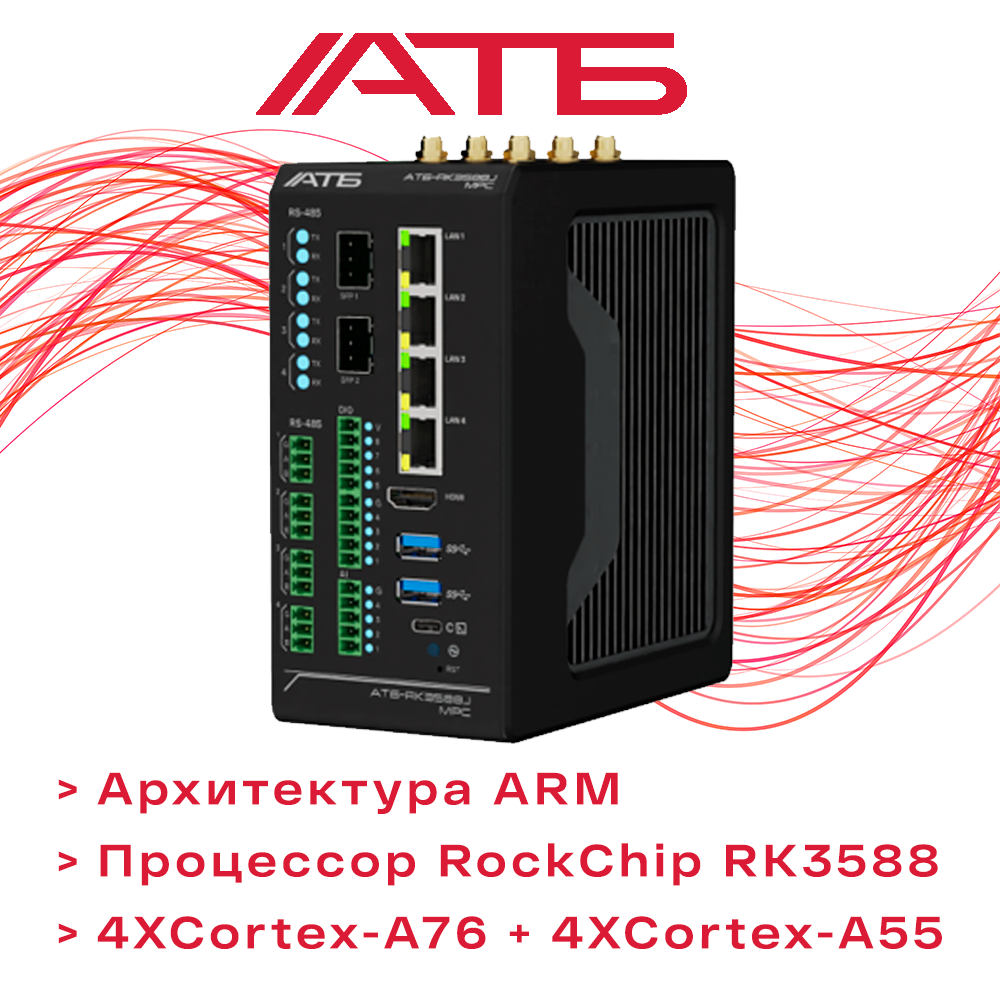

АТБ-RK3588-MPC – промышленный компьютер на базе восьмиядерного процессора RK3588 архитектуры ARM. Платформа поддерживает два независимых оптических канала 1GbE (SFP) для подключения к волоконно-оптической сети и четыре независимых канала 1GbE (RJ45). Компьютер поддерживает до 16 ГБ оперативной памяти и до 512 Гб доступно подключение SSD (NVMe) на внутренний разъем M.2 (2280) M-Key. Процессорная система оснащена графическим ядром Mali-G610 и высокопроизводительным блоком нейронной обработки (NPU) 6 Tops.

На корпусе устройства выведено четыре гальванически развязанных канала интерфейса RS-485 с пропускной способностью до 1 Мб/с и одна высокоскоростная шина (до 4 Мб/с) RS-485-BUS для подключения модулей расширения каналов ввода/вывода и интерфейсов связи. Также на лицевой панели выведены 4 аналоговых входа (AI) и 8 цифровых входов-выходов (DIO). Опционально доступны беспроводные каналы связи: GNSS, Wi-Fi, Bluetooth, LTE, LoRa.

Корпус предполагает установку устройства на DIN рейку. Охлаждение устройства пассивное (кондуктивное) и не требует использования вентилятора охлаждения. Питание устройства – резервированное +12/30В, с клеммными разъемами сверху и снизу корпуса. Доступна защита от перебоев питания (суперконденсатор) с возможностью быстрой замены модуля. Платформа поддерживает работу при температуре от -40С° до +70С°.

Промышленный компьютер АТБ-RK3588-MPC подходит для использования в составе ПАК со специализированным ПО в различных отраслях:

· Энергетика – управление и мониторинг электросетей и систем автоматизации в качестве контроллера телемеханики, УСПД и ПЛК;

· Информационная безопасность – индустриальный шлюз безопасности для защиты промышленных сетей связи;

· Промышленное производство – управление производственными линиями, мониторинг и контроль процессов в качестве ПЛК;

· Транспорт – управление системами мониторинга транспорта и дорожного покрытия, обработка данных камер видеонаблюдения.

Базовые характеристики

Процессор

RK3588 4 ядра Cortex-A76 2,4 ГГц 4 ядра Cortex-A55 1,8 ГГц (ARM)

Оперативная память

LPDDR4 non-ECC (До 16Гб)

EMMC

Flash (До 512 Гб)

Встроенный жесткий диск

SSD M.2 2280 (NVMe) до 1 Тб (Опционально)

Сетевые интерфейсы

4 × RJ-45 до 1Гб/с (независимые каналы)
2 x SFP до 1Гб/с (независимые каналы)

Интерфейс USB

2 × USB 3.0 Type-A (ограничение тока: 1.4А)

Поддержка беспроводных сетей

2 x Nano-SIM (SIM-лотки на корпусе); Поддержка до 2-х LTE модулей

Прочие проводные интерфейсы

8 × RS-485; с индивидуальной гальванической изоляцией, до 1 Мбит/с
4 × AI; с индивидуальной гальванической изоляцией; Вход по току 4 – 20 мА; Точность измерений – 0,5%; Вход по напряжению 0 – 10 В; Вход подключения RTD датчиков; PT100/500/1000 (2-х проводная схема)
8 × DIO; с индивидуальной гальванической изоляцией Выходы типа OD, Uвых до 24 В, Iвых до 500 мА; Входы типа «сухой контакт», Uвх 15- 30В, Iвх 5-10мА
1 × RS-485 BUS - шина подключения модулей расширения, до 4 Мб/с, с индивидуальной гальванической изоляцией 1 × дифференциальный синхроимпульс до 4 Мбит/с

Программное обеспечение

Устройство подготовлено к установке ОС (BaseAlt, Debian, Android)

RTC с батарейкой

Точность генератора ±5 ppm Батарея 3В CR2032 210 мА·ч

Аппаратный WDT

Аппаратный Watchdog Timer

Электропитание

Тип разъемов питания: клеммный Резервирование: питание от любого из 2 разъемов Напряжение питания: от плюс 10 В до плюс 30 В

Диапазон температур хранения, °C

от - 40 °С до + 70 °С

Тип крепления

Стандартное крепление на DIN-рейку

Габаритные размеры (ШхДхВ), мм

ВхШхГ: 149х73х135 мм

Опции

Процессор

LPDDR4 non-ECC (До 16Гб)

Энергонезависимая память

microSD-Card (До 256 Гб)

Интерфейс USB

2 × USB 2.0 (mPCIe); 1 × USB 2.0 (M2 SATA/NVME); 1 × USB 2.0 (PLS, ограничение тока: 1.4А)

Модуль расширения

Слот 1 (mPCIe): USB 2.0, PCIе x 1, SPI, I2C, SIM1 или SIM2
Слот 2 (mPCIe): USB 2.0, PCIе x 1, I2C, SIM2
Слот 3 (M.2 2280): PCIе x 1, SATA, USB 2.0

Электропитание

Модуль ионистора (суперконденсатора) (опция) Модуль обеспечивает защиту от перебоев питания Энергоемкость ионистора не менее 90Ф при напряжении 12В Конструкция обеспечивает замену модуля без вскрытия корпуса
