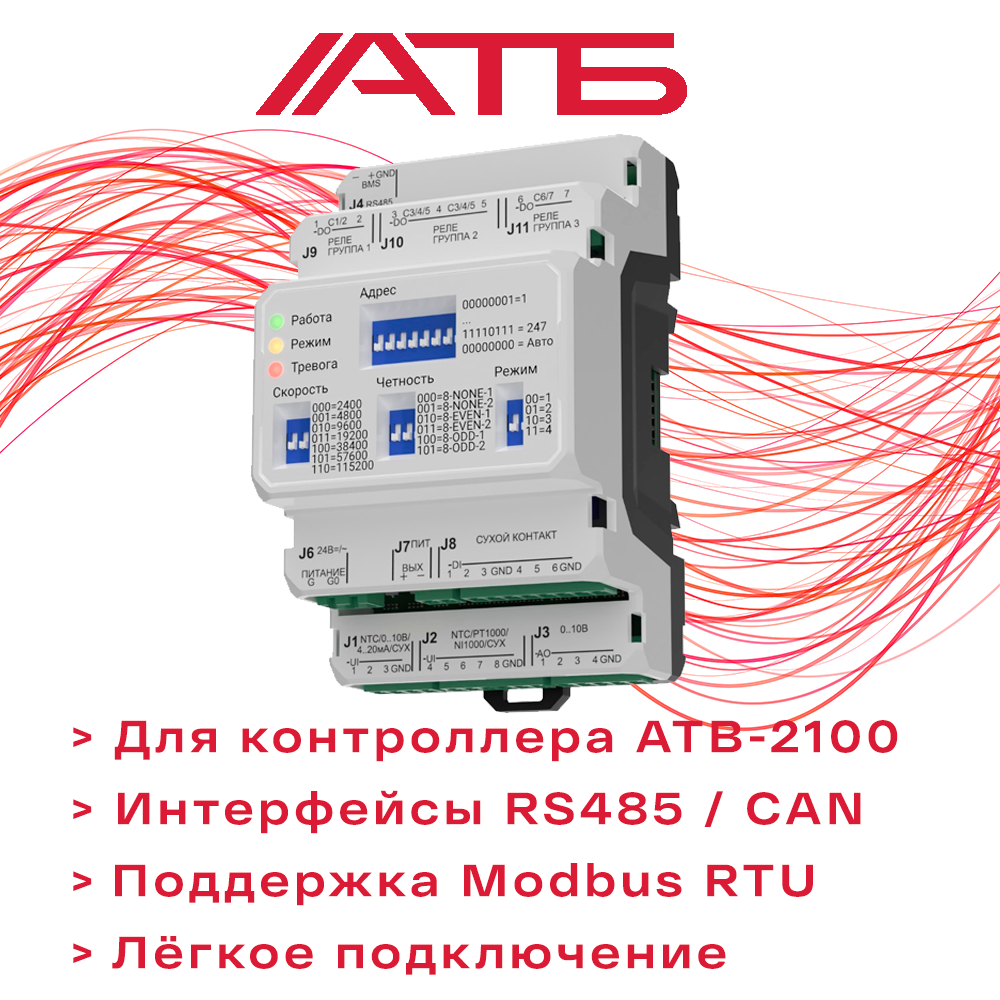

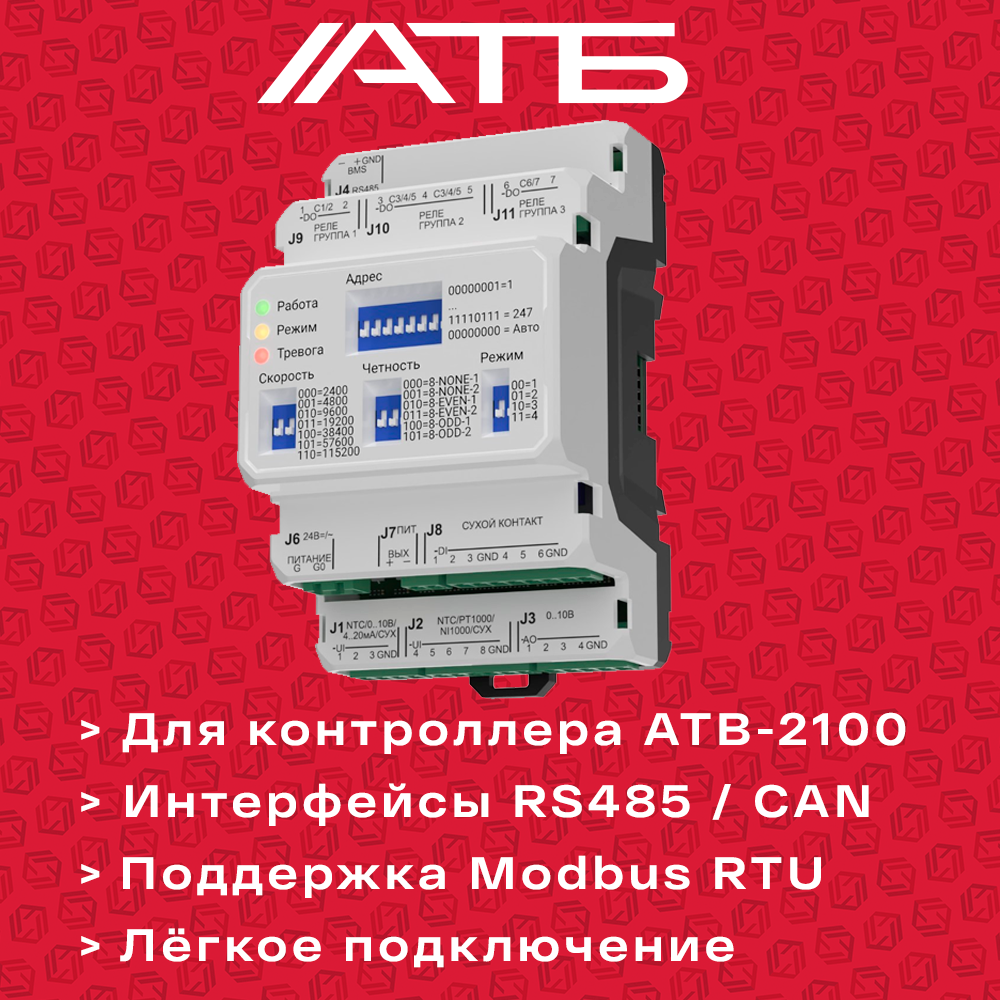

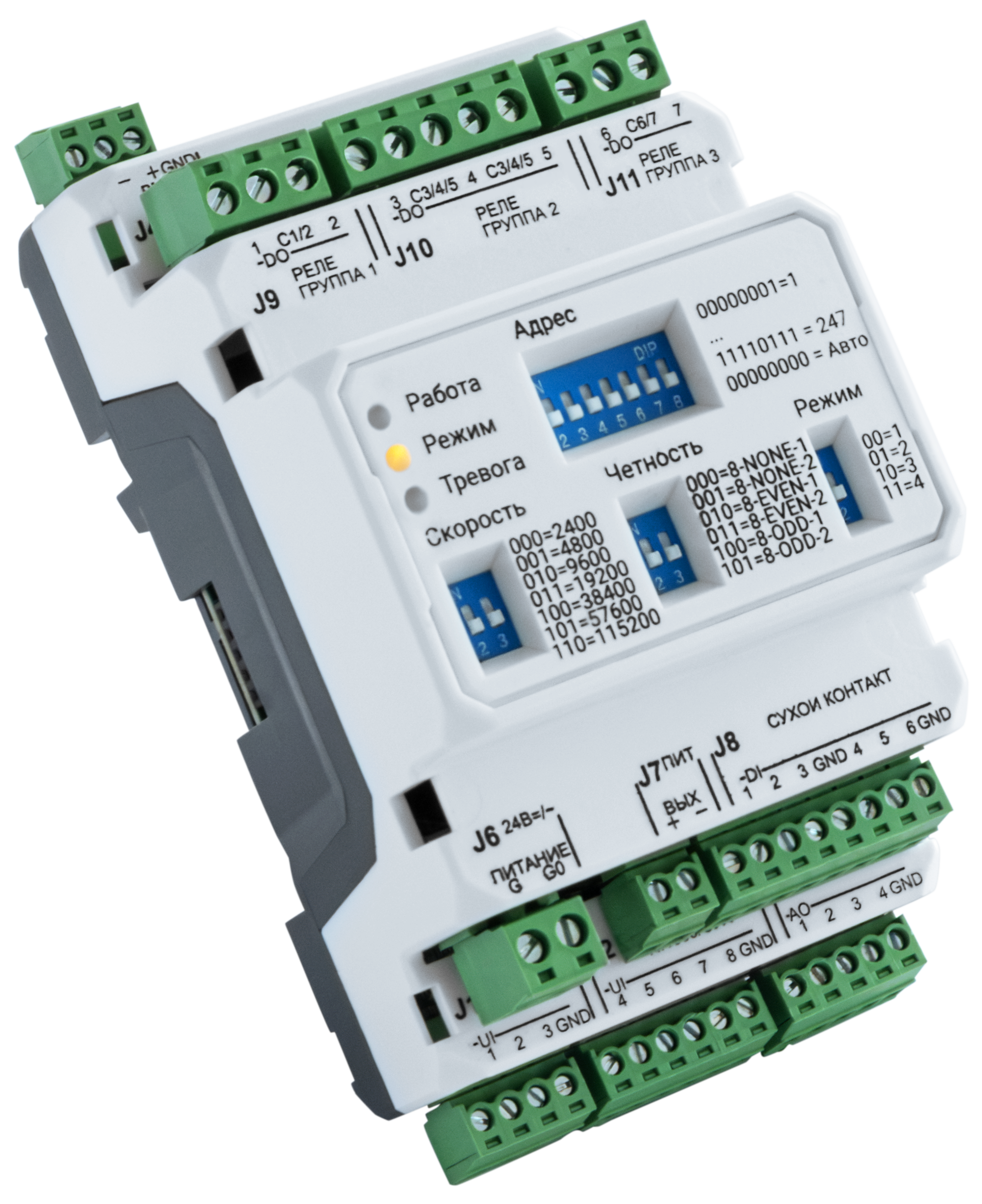

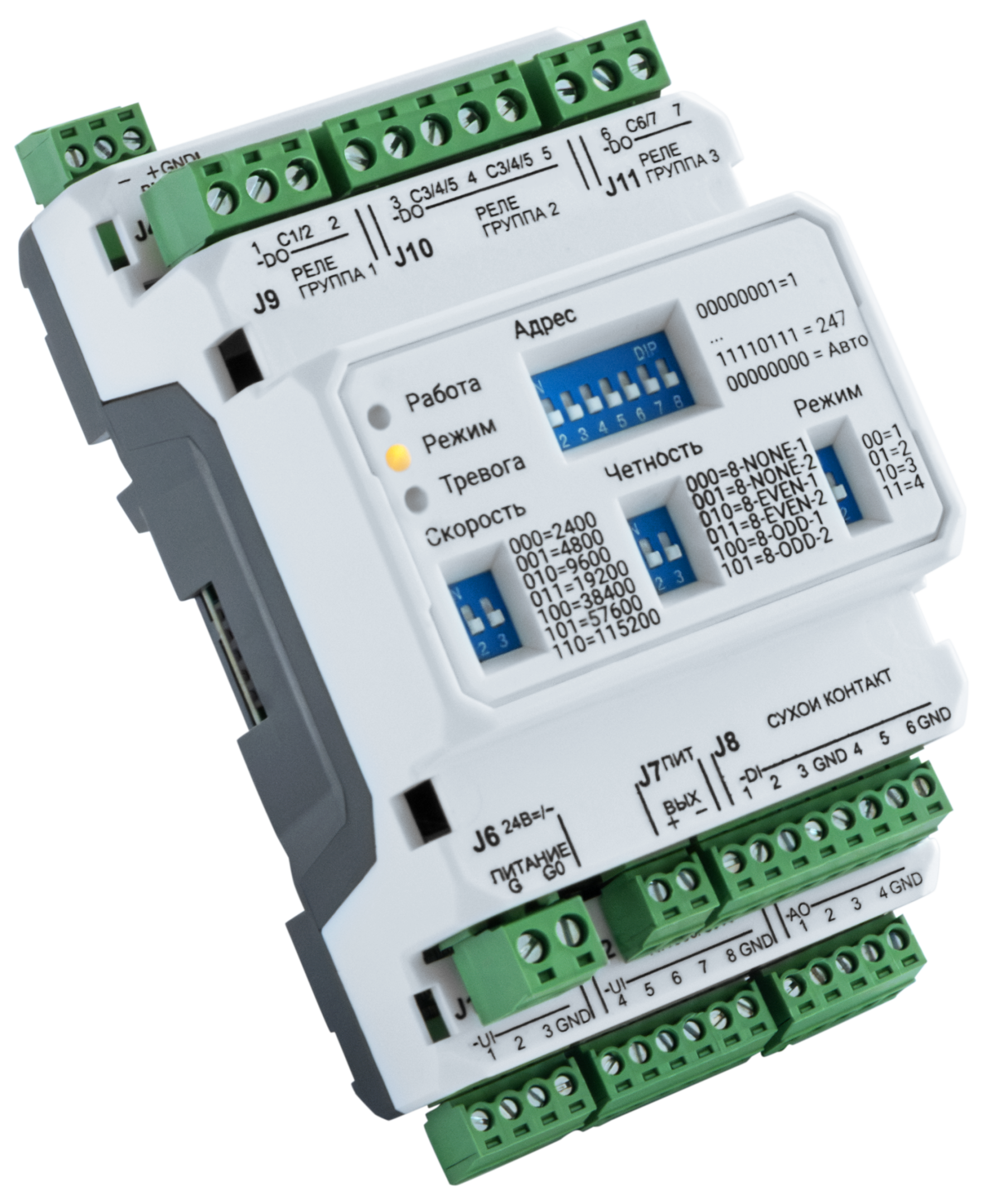

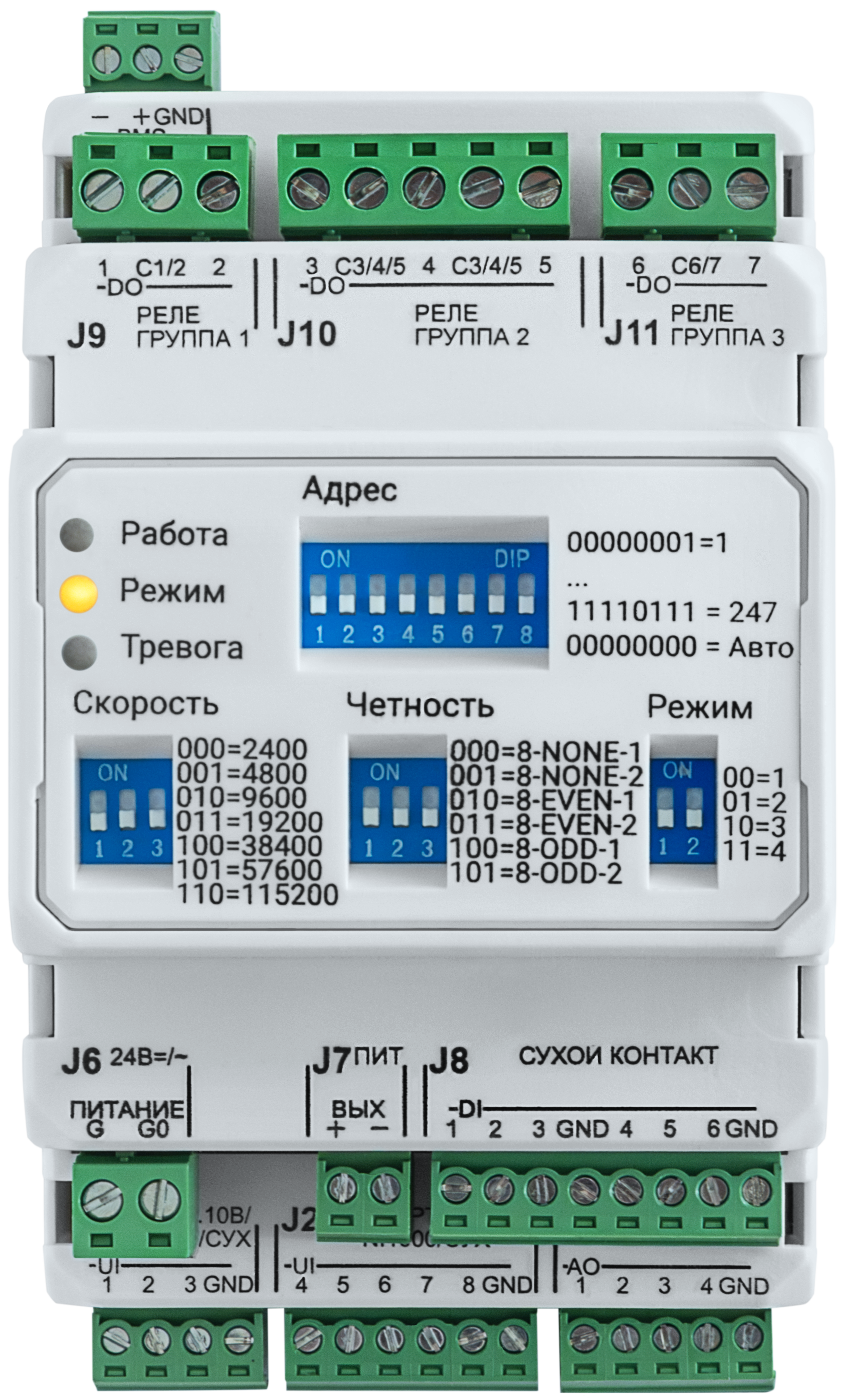

Модуль расширения АТБ-2301

арт. АТБ-2301

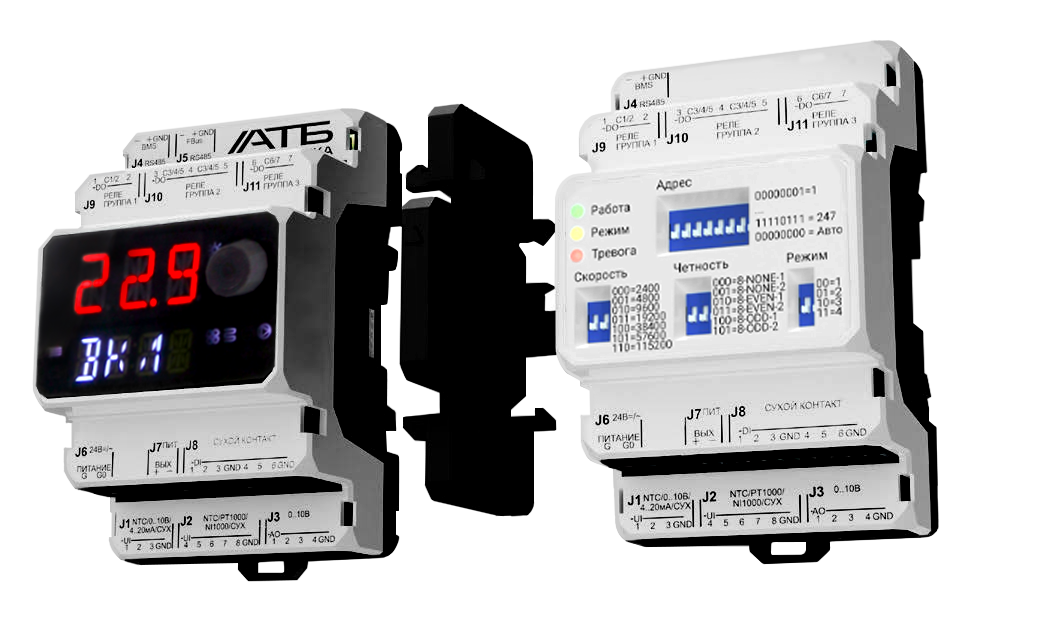

Модуль расширения АТБ-2301 предназначен для использования совместно с контроллерами промышленной автоматизации, оснащенными коммуникационными интерфейсами RS485 или CAN с поддержкой протокола Modbus RTU. Модуль расширения поставляется со встроенным программным обеспечением, обеспечивающим воз...

Подробнее

Описание

Модуль расширения поставляется со встроенным программным обеспечением, обеспечивающим возможность взаимодействия модуля с внешними контроллерами и настройки параметров каналов ввода/вывода модуля.

Базовые характеристики

Аналоговые/дискретные входы

3 x NTC10K/0…10В/4…20мА/сухой контакт
5 х NTC10K/PT1000/NI1000/сухой контакт
6 x сухой контакт
Напряжение разомкнутого контакта, не более: 12 VDC

Аналоговые выходы

4 x 0…10В/ШИМ, выходной ток - не более 10 мА по каждому из каналов

Дискретные выходы

7 x механические или твердотельные нормально разомкнутые реле – на любом из каналов

Консольный порт

RS485 Modbus / CAN

Программное обеспечение

Встроенное, обеспечивает взаимодействие модуля расширения с управляющим контроллером

Электропитание

Вход: 24В AC/DC +10 %/-15 % 50 Гц, потребляемая мощность не более 15 Вт. Выход для питания датчиков: 11В DC, допустимая мощность нагрузки 1 Вт.

Разъем подключения к электросети

Винтовые разъемы

Диапазон рабочих температур, °C

Условия эксплуатации -20…+60 °C, 90 % отн. влажность, без образования конденсата

Конструктивное исполнение

Корпус для монтажа на DIN рейку

Габаритные размеры (ШхДхВ), мм

71 мм х 111 мм х 75 мм

Видеообзор

Универсальный модуль расширения АТБ-2301
