АТБ-2105 Платформа программно-аппаратная контроллер

Платформа программно-аппаратная контроллер АТБ-2105

арт. АТБ-2105

Оставить заявку

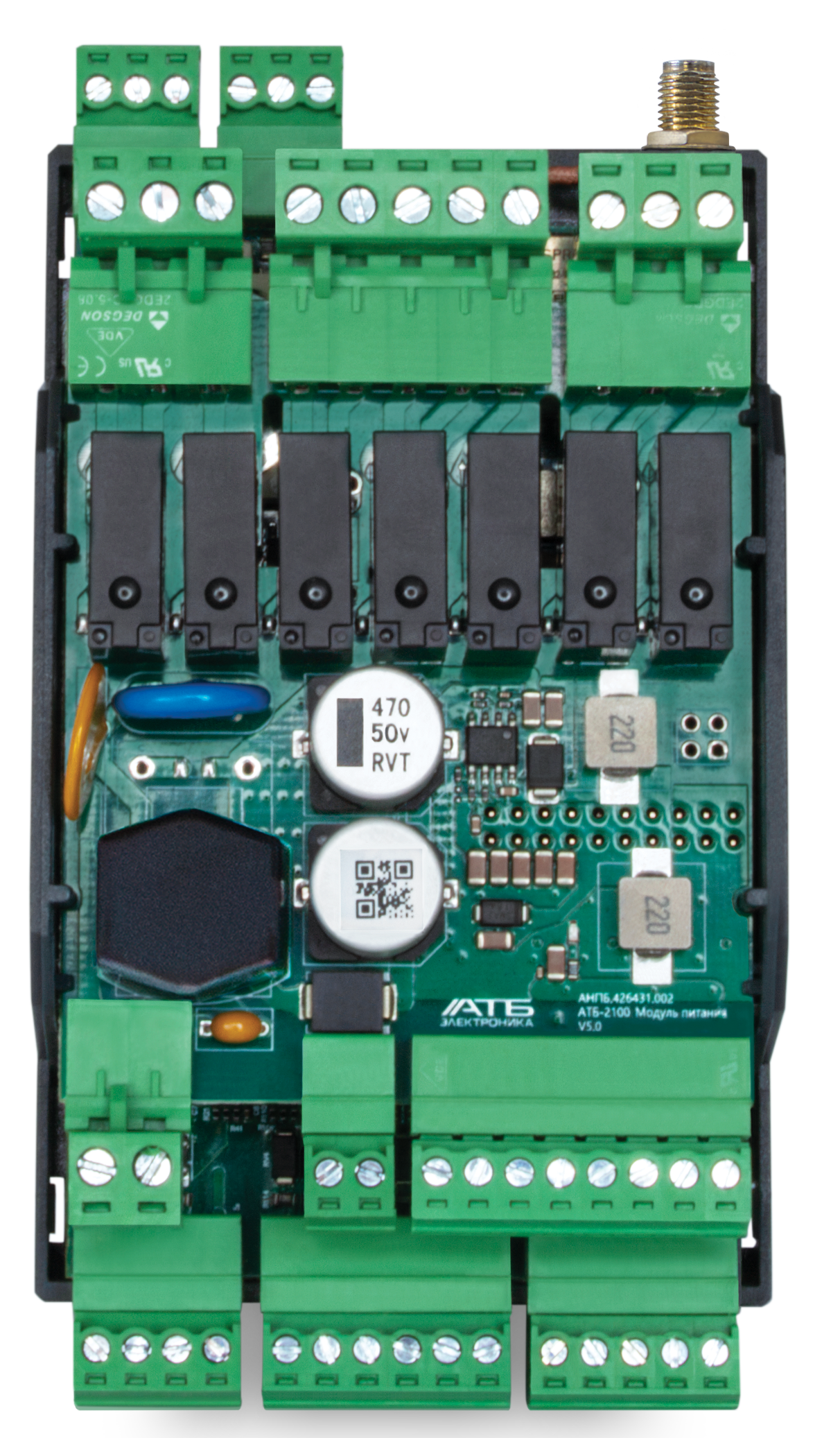

Для решения задач автоматизации компактных вентиляционных установок в линейке АТБ-2ххх, предусмотрена модификация АТБ-2105, отличающаяся меньшей высотой конструкции с полным сохранением функционала контроллера АТБ-2100. Для конфигурирования, настройки и управления функциями кон...

Подробнее

Преимущества

Встроенное программное обеспечение

Большая плотность сигналов ввода/вывода

Встроенный модуль WIFI

Два независимых интерфейса RS485

Встроенный дополнительный источник питания

Возможность подключения внешней антенны Wi-Fi

Описание

Для конфигурирования, настройки и управления функциями контроллера АТБ-2105 с бескорпусным исполнением может применяться внешний настенный пульт управления АТБ-2400 или мобильное приложение.

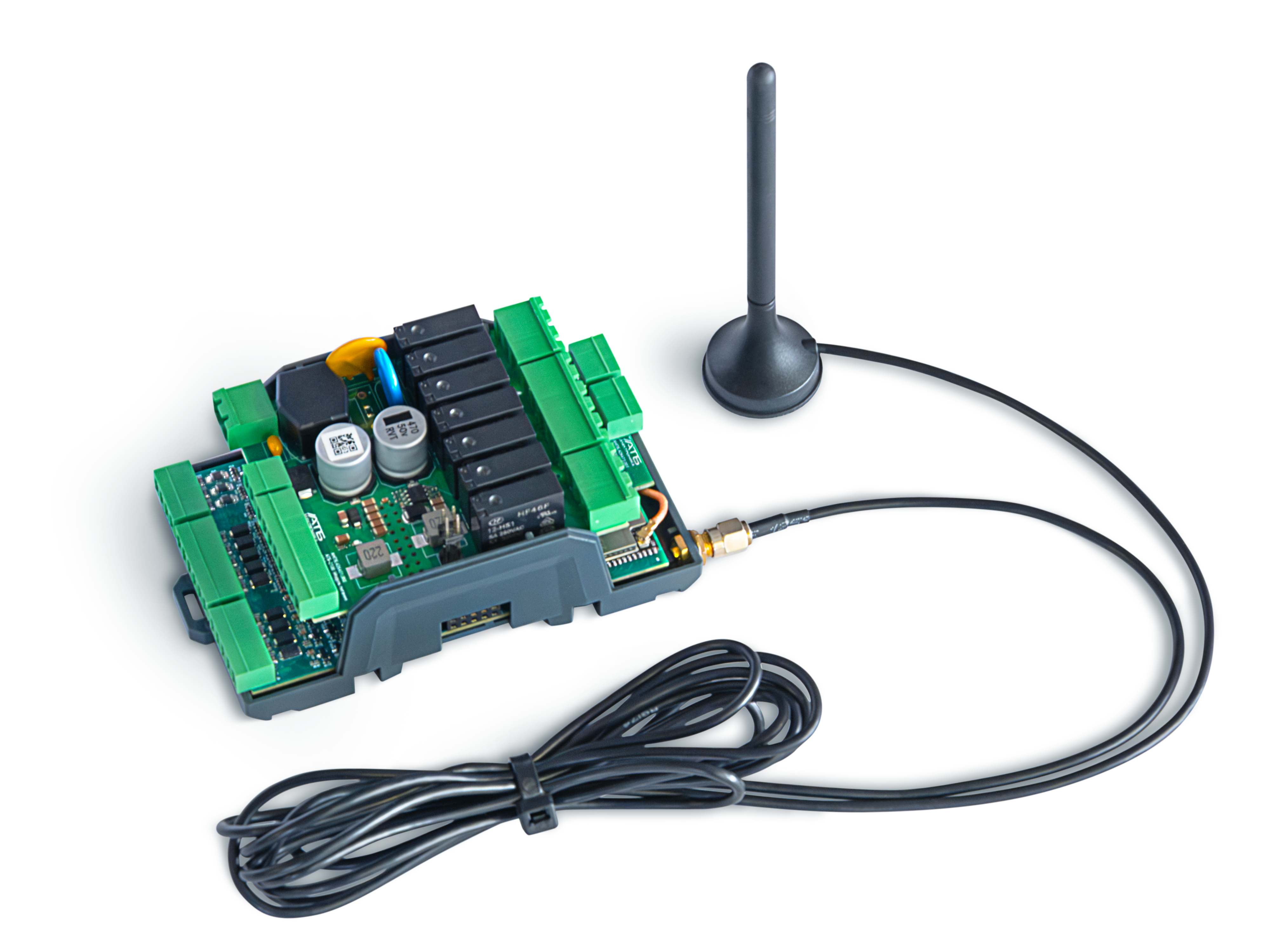

ДЛЯ КОНТРОЛЛЕРА АТБ-2105 ПРЕДУСМОТРЕНА ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ВНЕШНЕЙ АНТЕННЫ WI-FI, ЧТО ПОЗВОЛЯЕТ РАЗМЕЩАТЬ КОНТРОЛЛЕР ВНУТРИ ЭКРАНИРОВАННЫХ МЕТАЛЛИЧЕСКИХ КОРПУСОВ.

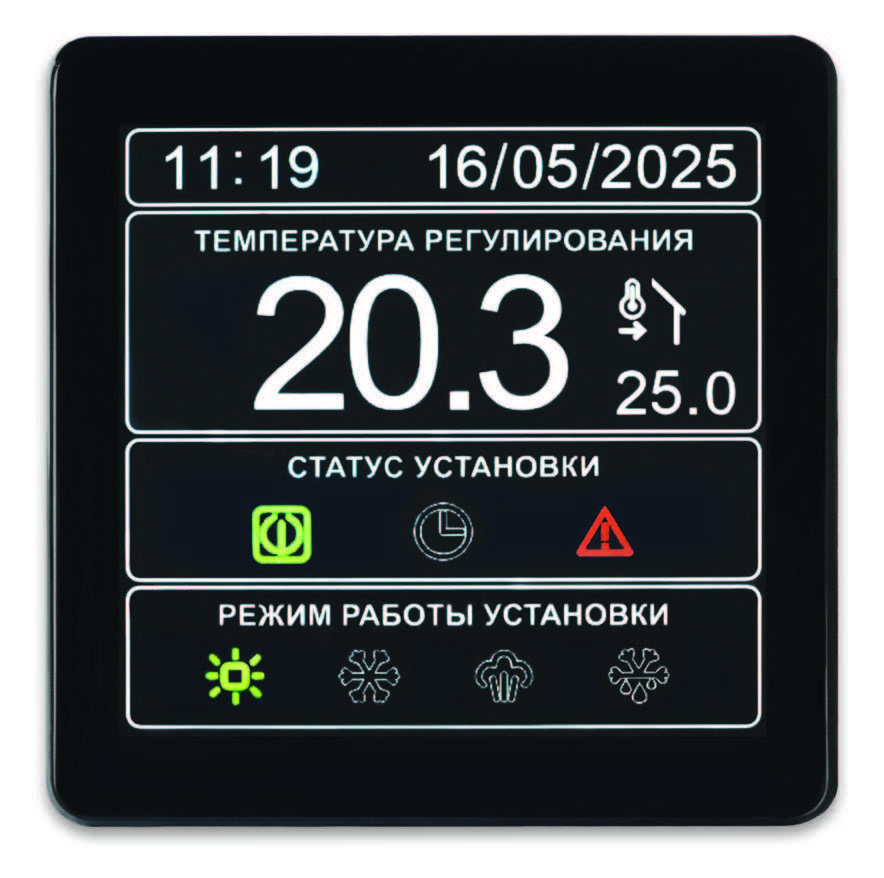

ПРИ НЕОБХОДИМОСТИ УПРАВЛЕНИЯ УСТАНОВКОЙ НА УДАЛЕНИИ В ЛИНЕЙКЕ АТБ-2ХХХ ПРЕДУСМОТРЕН НАСТЕННЫЙ ПУЛЬТ УПРАВЛЕНИЯ АТБ-2400 С ЁМКОСТНЫМ СЕНСОРНЫМ ЭКРАНОМ

Пользовательский интерфейс пульта АТБ-2400 обеспечивает комфортное управление режимами работы оборудования, обеспечивает доступ к основным параметрам контроллера.

Приложение для мобильных устройств

Важным преимуществом линейки АТБ-2ххх является мобильное приложение, позволяющее управлять работой контроллера
на всех этапах жизненного цикла оборудования.

ПРИЛОЖЕНИЕ ДОСТУПНО ДЛЯ ПЛАТФОРМ ANDROID И IOS. ИНТЕРФЕЙСЫ ПРИЛОЖЕНИЙ ПОЛНОСТЬЮ ИДЕНТИЧНЫ БЛАГОДАРЯ ИСПОЛЬЗОВАНИЮ КРОССПЛАТФОРМЕННОЙ ТЕХНОЛОГИИ РАЗРАБОТКИ.

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ ATB-2100 РЕШАЕТ СЛЕДУЮЩИЕ ЗАДАЧИ:Подключение к контроллеру ATB-2100 с помощью беспроводного интерфейса Wi-Fi.

Просмотр и управление уставками, параметрами и режимами работы контроллера в соответствии с уровнем доступа выбранного профиля.
Просмотр значений датчиков, подключенных к контроллеру.
Просмотр списков текущих и архивных тревог, а также настройка их параметров.
Управление работой контроллера по расписанию.
Ручное управление режимами работы каналов ввода-вывода контроллера и подключенных к нему модулей расширения для упрощения процесса пусконаладки.
Создание и изменение конфигурации контроллера, загрузка/выгрузка конфигураций, пересылка конфигураций через мессенджеры, электронную почту и иные каналы коммуникаций, доступные
в мобильных устройствах

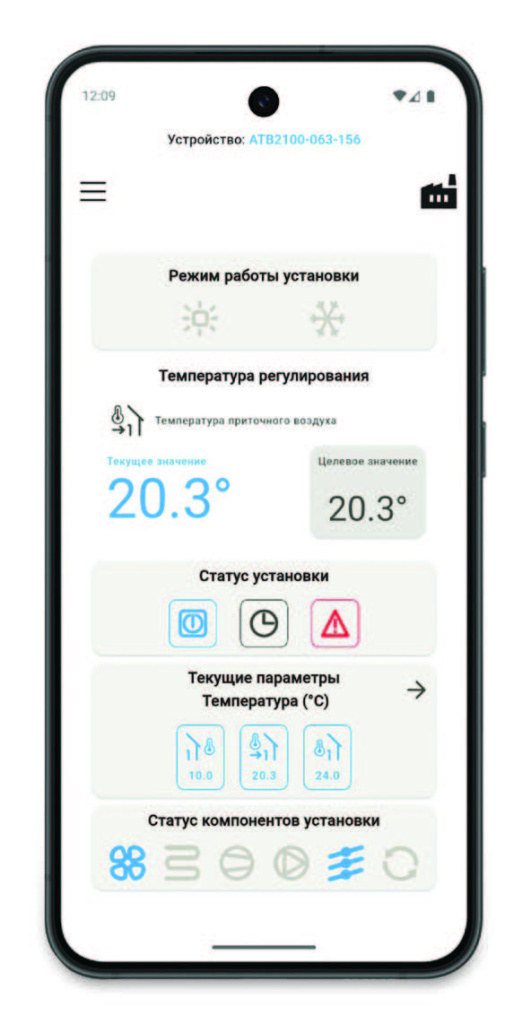

Мобильное приложение для Android

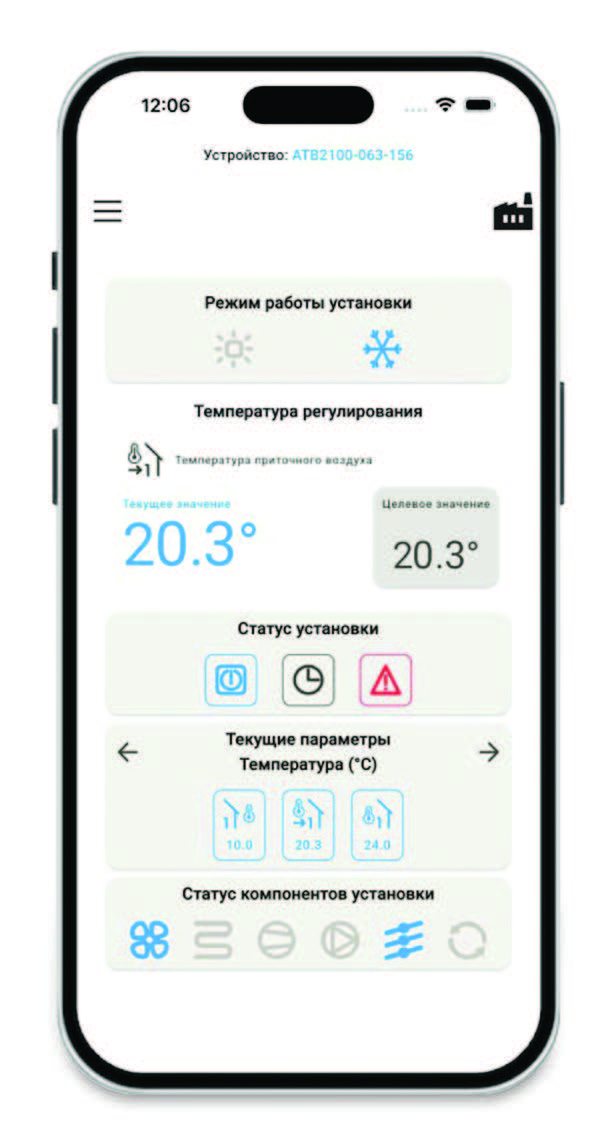

Мобильное приложение для IOS

Базовые характеристики

Аналоговые/дискретные входы

3 x NTC/0…10В/4…20мА/сухой контакт+ 5 х NTC/PT1000/сухой контакт + 6 x сухой контакт

Аналоговые выходы

4 x 0…10В/ШИМ, 10 мА

Дискретные выходы

7 x Механические реле 220В, 5А (на резистивную нагрузку)/твердотельные SPST (на любом из каналов)

Консольный порт

2 x RS485 Modbus

Беспроводной интерфейс

WiFi
Возможность подключения внешней антенны Wi-Fi с помощью разъёма SMA

Пользовательский интерфейс

Вэб интерфейс на экране смартфона, планшета, ПК. Внешний дисплей 2140

Программное обеспечение

Встроенное, конфигурируемое для работы с установкой выбранной конструкции

Электропитание

24В AC/DC, 15 Вт

Диапазон рабочих температур, °C

-20...+60

Конструктивное исполнение

Монтаж на DIN рейку, подключение винтовые разъемы

Тип крепления

на DIN рейку

Габаритные размеры (ШхДхВ), мм

71 х 111 х 45

Опции

Комплекты винтовых разъемов

для контроллера

Видеообзор

Платформа программно-аппаратная «Контроллер АТБ-2100»

АТБ-2100 обзорная информация

АТБ-2100 пользовательский интерфейс контроллера

АТБ-2100 встроенный мастер конфигурации контроллера

АТБ-2100 подключение модуля расширения с помощью шины RS485

АТБ-2100 подключение модулей расширения с помощью специальных соединителей

АТБ-2100 сохранение и загрузка конфигураций с помощью компьютера

АТБ-2100 обновление встроенного программного обеспечения контроллера

АТБ-2100 коммуникационные возможности контроллера

АТБ-2100 и модификации

Модуль расширения АТБ-2301

Стандартное оборудование

Код

Артикул

Наименование

Цена

мин. партия 500

АТБ-2105

Параметрический контроллер, 3 x NTC/0…10В/4…20мА/сухой контакт+ 5 х NTC/PT1000/сухой контакт + 6 x сухой контакт, 4 x 0…10В/ШИМ, 10 мА, 7 x Механические реле 220В, 5А (на резистивную нагрузку)/твердотельные SPST (на любом из каналов) / 2x RS485 Modbus / WiFi, Bluetooth /24В AC/DC, 15 Вт / Возможность подключения внешней антенны Wi-Fi с помощью разъёма SMA / Монтаж на DIN рейку, подключение винтовые разъемы

по запросу

Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Код

мин. партия 500

Артикул

АТБ-2105

Описание

Цена

по запросу

Заявка

Отправьте заявку

Специалист компании свяжется с Вами в течение дня

Документация

Документ

Каталог - Платформа программно-аппаратная АТБ-21хх

Руководство по эксплуатации

Руководство по эксплуатации АТБ-2100-2105
